БРИЗ

Назначение изделия

Блок разветвительно-изолирующий «БРИЗ» предназначен для использования в ДПЛС
контроллеров «С2000-КДЛ», «С2000-КДЛ-2И», «С2000-КДЛ-2И исп.01», «С2000-КДЛ-С»
с целью изолирования короткозамкнутых участков с последующим автоматическим
восстановлением после устранения короткого замыкания.

Особенности

- изолирование участка двухпроводной линии с коротким замыканием

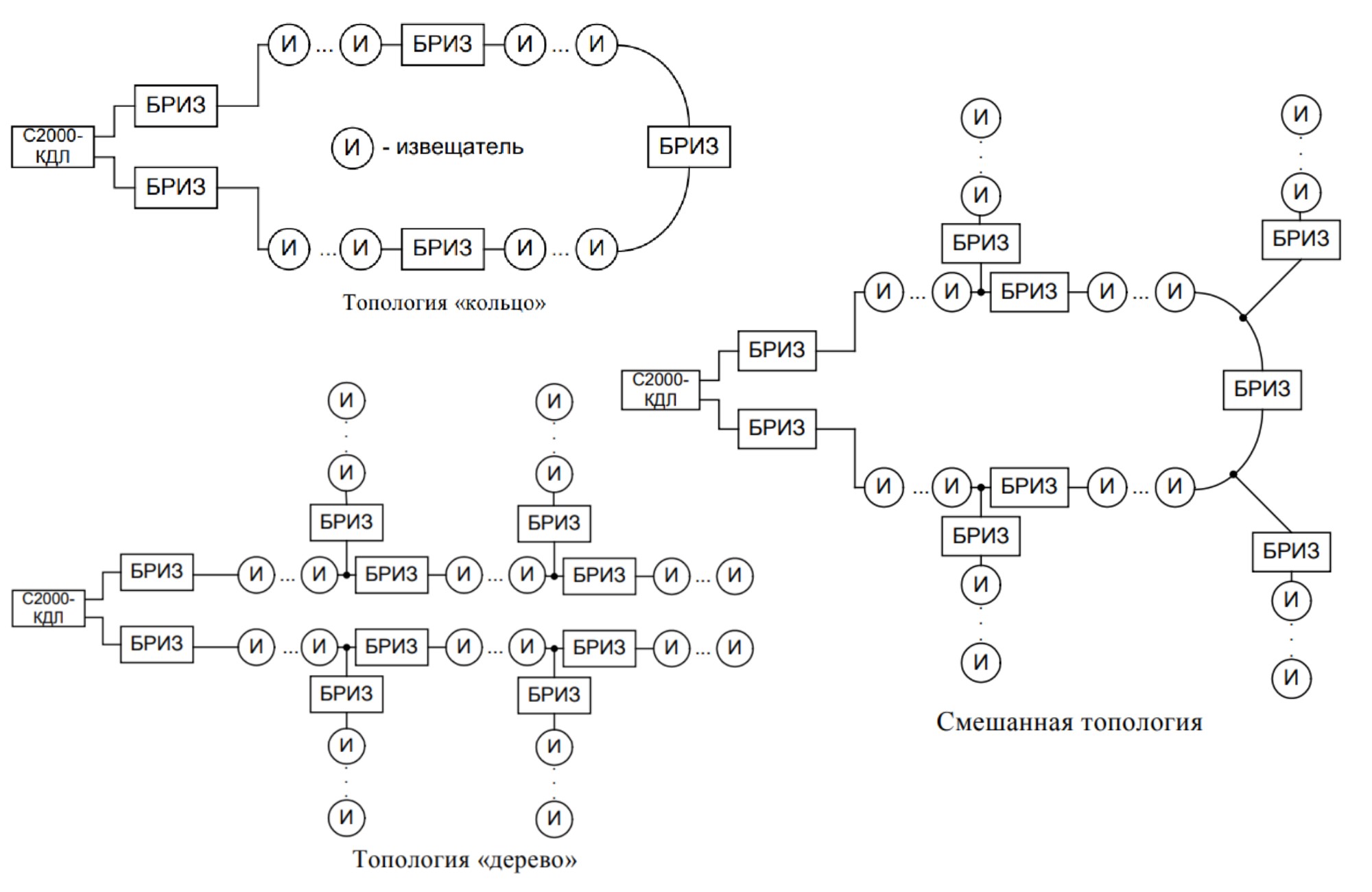

- использование в топологиях линии типа «кольцо», «дерево» и смешанных
- возможность включения в существующие системы, построенные на базе «С2000-КДЛ». Устанавливается в разрыв линии и не занимает адреса.
- возможность создания ответвлений от ДПЛС с отключением ветви в случае короткого замыкания в ней

• Диапазон рабочих напряжений, В6…12
• Время срабатывания не более, с0.200
• Максимальное количество БРИЗ в линию, шт, не более40
• - в дежурном режиме не более0.04
• Диапазон рабочих температур, °С-30…+55
• - в режиме КЗ не более3
• Габаритные размеры. мм56х38х20
• Пороговое напряжение срабатывания, В2.9…3.4
• Масса, не более, кг0.04
