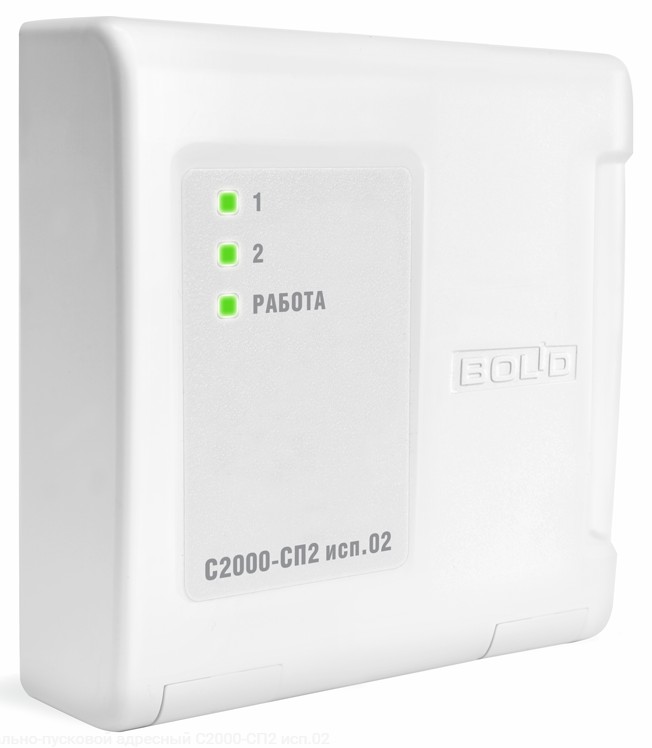

С2000-СП2 исп. 02

Назначение изделия

Предназначен для работы в составе систем охранно-пожарной сигнализации, оповещения и управления эвакуацией, пожарной автоматики, а также в системах контроля доступа и видеоконтроля. Применяется с контроллером «С2000-КДЛ».

Особенности

- питание приемно-передающей части от двухпроводной линии связи;
- питание исполнительной части от источника постоянного напряжения 12...24 В;
- гальваническая развязка управляемых выходов от ДПЛС;
- независимое управление двумя реле через контроллер "С2000-КДЛ" или "С2000-КДЛ-2И" от пульта "С2000"/"С2000М" или АРМ "Орион Про";
- программируемая логика управления реле позволяет управлять различными исполнительными устройствами (световые и звуковые оповещатели, электромагнитные замки, видеокамеры и др.);
- контроль исправности цепей подключения исполнительных устройств (отдельно на ОБРЫВ и КОРОТКОЕ ЗАМЫКАНИЕ);
- защита от несанкционированного включения исполнительных устройств при неисправностях блока (например, при неправильном подключении или отказе электронных компонентов);
- контроль вскрытия корпуса;
- световая индикация состояния каждого выхода;
- до 64 блоков к "С2000-КДЛ" и "С2000-КДЛ-2И".

• Контролируемые выходы2
• Максимально допустимые напряжение и ток, коммутируемые контактами реле, В/А24/3
• - исполнительной части60
• Максимальный ток контроля исправности цепей, мА1.5
• - приёмо-передающей части1
• Степень защитыIP40
• - от внешнего источника питания10.2…28.4
• Диапазон рабочих температур, °С-30…+55
• - по двухпроводной линии связи8…12
• Габаритные размеры. мм102х107х39
