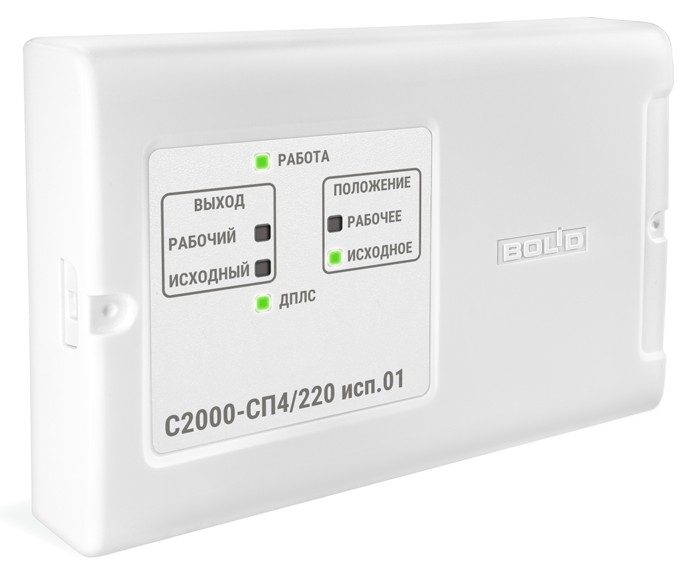

С2000-СП4/220 исп.01

Назначение изделия

Блок сигнально-пусковой адресный предназначен для управления и контроля клапанов противодымной вентиляции, огнезадерживающих клапанов общеобменной вентиляции, дренчерных клапанов, и иных исполнительных устройств.
Применяется как часть составного прибора управления в системах пожарно-охранной сигнализации, поддерживающих двухпроводную линию связи, совместно с контролером “С2000-КДЛ” (версии 2.01 и выше) или “С2000-КДЛ-2И” (версии 1.00 и выше) и пультом контроля и управления «С2000М» в составе ИСО "Орион".

Особенности

- управление двумя реле через контроллер «С2000-КДЛ» или «С2000-КДЛ-2И» от пульта «С2000»/«С2000М», ППКУП «СИРИУС» или АРМ «Орион Про»
- программируемая логика управления реле
- контроль исправности цепей подключения исполнительных устройств (отдельно на ОБРЫВ и КОРОТКОЕ ЗАМЫКАНИЕ)
- гальваническая развязка управляемых выходов от ДПЛС
- получение сигналов от 2-х концевых выключателей состояния привода
- возможно подключение внешней кнопки функционального теста
- контроль вскрытия корпуса
- световая индикация состояния прибора и выходов
- до 25 блоков к «С2000-КДЛ» или «С2000-КДЛ-2И»

• Количество выходов2
• Ток потребления, не более, мА60
• Максимальное коммутируемое напряжение, В220
• Степень защитыIP40
• Максимальный коммутируемый ток, А3
• Диапазон рабочих температур, °С-30…+55
• Контролируемых сигнальных шлейфов3
• Габаритные размеры, мм156х107х39
