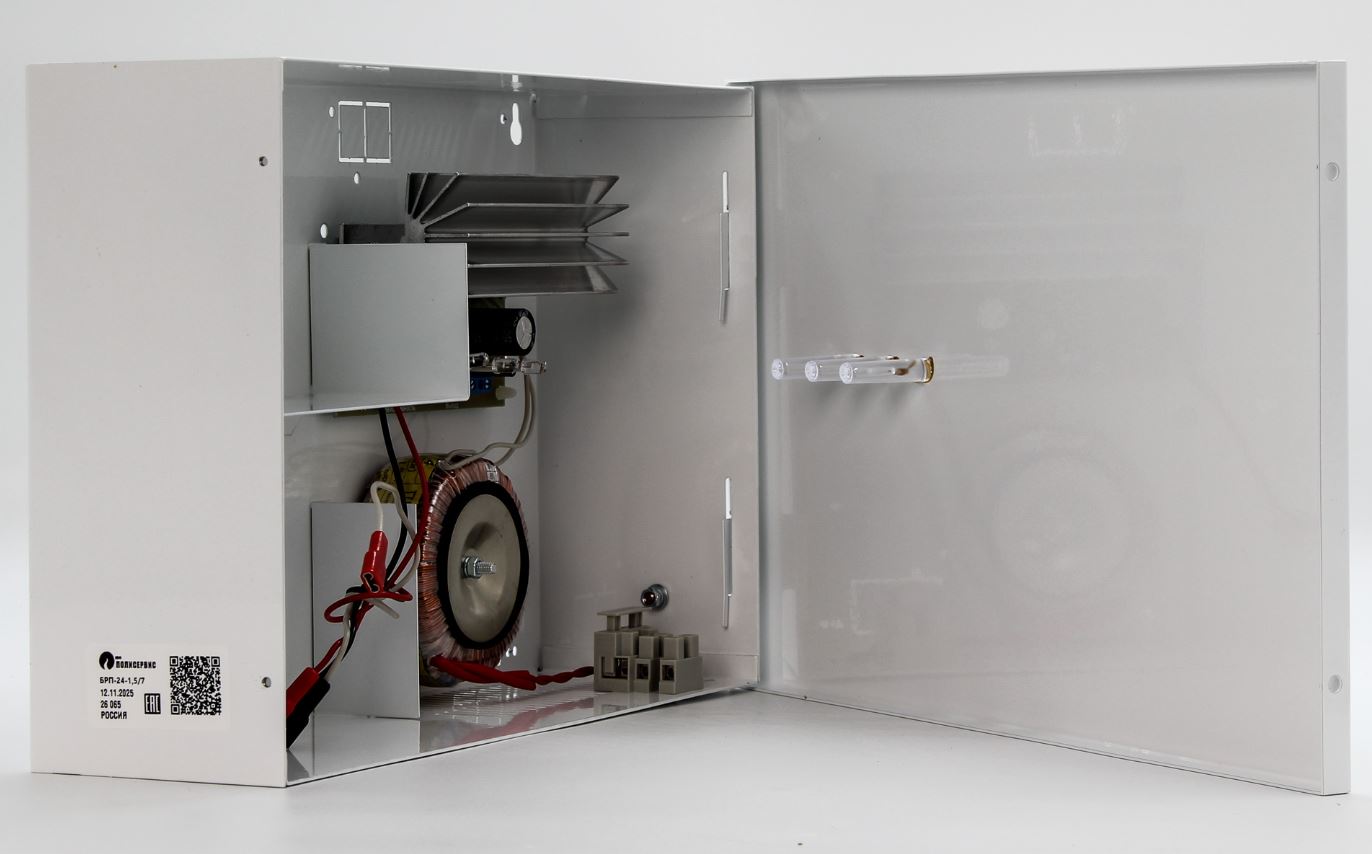

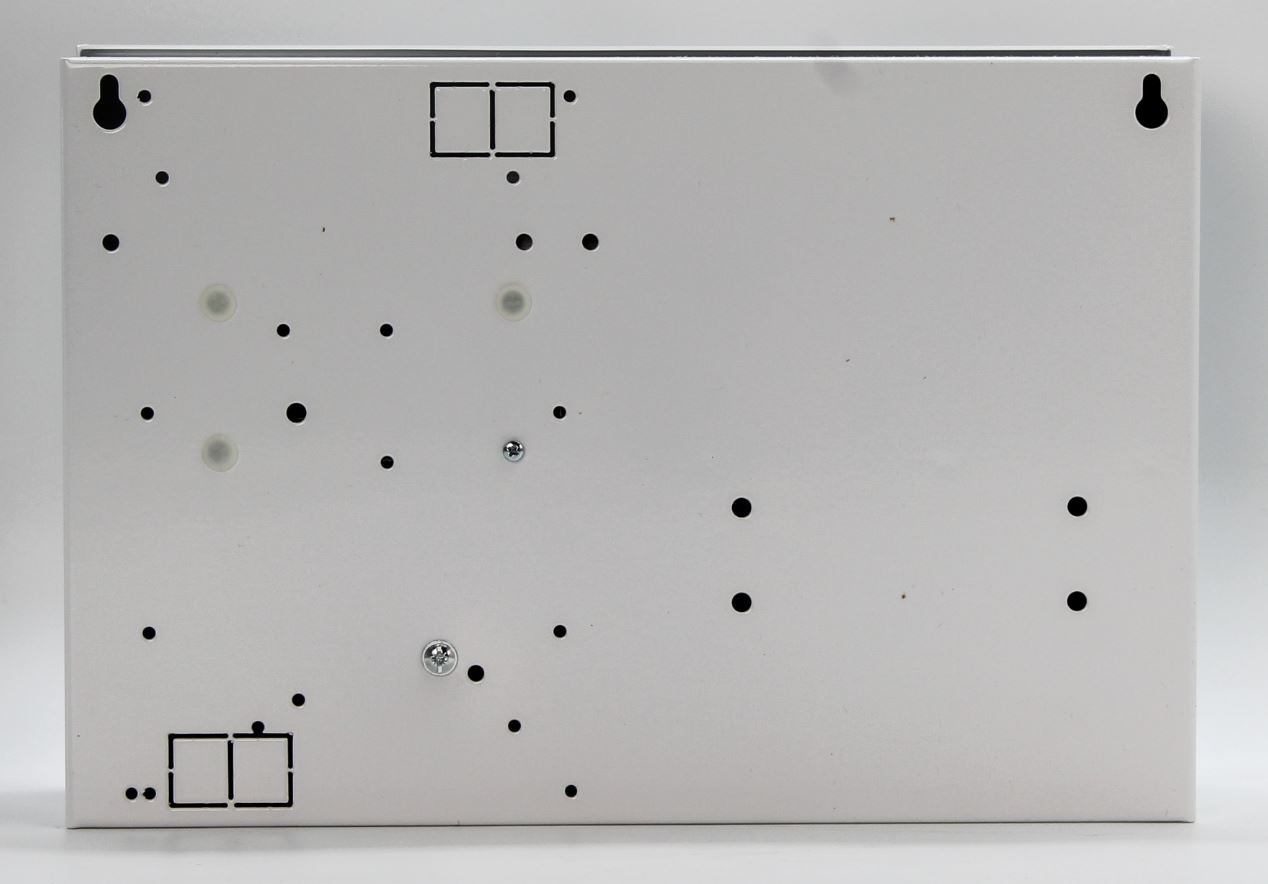

БРП-24-1,5/7

Назначение изделия

Блоки резервированного электропитания БРП-24 предназначены для обеспечения бесперебойного питания постоянным током различных устройств в том числе устройств охранной и пожарной сигнализации, систем контроля и управления доступом.

Рекомендуются для питания нагрузок с большим стартовым током.

Блоки представляют собой сетевые источники электропитания с понижающим трансформатором, линейным стабилизатором и АКБ включенными по буферной схеме.

Особенности

-Питание нагрузки номинальным напряжением 24 В
-Заряд АКБ осуществляется с выхода источника питания (буферная схема)
-Питание нагрузки от АКБ при пропадании сетевого напряжения
-Индикация наличия сетевого и выходного напряжений
-Шлейф передачи извещения “Норма сеть"
-Защита от перегрузки и короткого замыкания по выходу
-Защита АКБ от глубокого разряда
-Защита трансформатора встроенным термопредохранителем

• Тип устройстваИсточник вторичного электропитания резервированный
• - номинальный при наличии основного питания1.2
• Световая индикация"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"
• - максимальный при наличии основного питания1.5
• Диагностические выходытип "СК": "Наличие сети"
• Тип используемого аккумулятора12 В 7 А·ч
• Количество аккумуляторов, шт2
• - от сети переменного тока60 Вт
• Защита от короткого замыканияЕсть
• Защита аккумулятора от глубокого разрядаЕсть
• Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В20.4…21.6
• Степень защитыIP20
• - при питании от сети переменного тока21.4…27.6
• Диапазон рабочих температур, °С-10…+40
• Габаритные размеры. мм315х215х90
