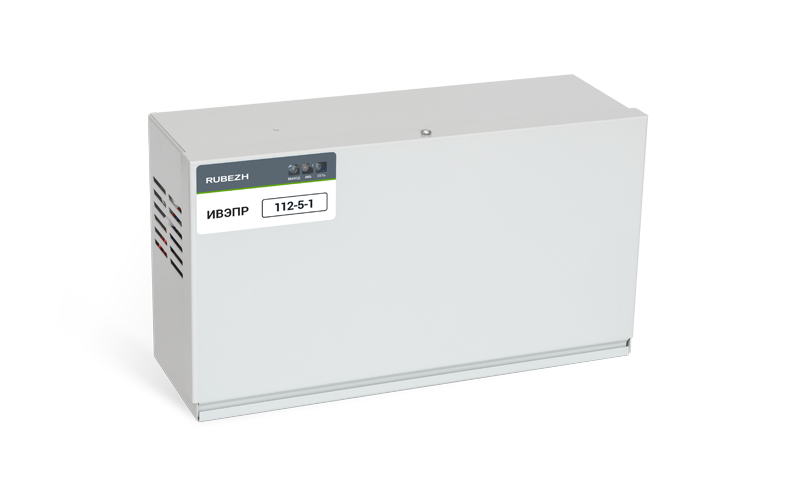

ИВЭПР 112-5-1 исп.ВО (К2)

Назначение изделия

Импульсный источник предназначен для стабильного бесперебойного питания средств охранной и пожарной сигнализации номинальным постоянным напряжением 12 В и выходным током до 5 А.

Особенности

Исполнение ВО означает, что данный источник включён в Список технических средств безопасности и рекомендован для применения в подразделениях вневедомственной охраны МВД России.

Особенностью является раздельная дистанционная сигнализация: наличия напряжения сети 230 В, наличия исправной АКБ, предварительного разряда АКБ (на 85%), вскрытия корпуса.

В состав схемы ИВЭПР 112-5-1 входит электронный ключ, позволяющий постоянно тестировать наличие и состояние аккумуляторной батареи, а также управлять процессом её заряда. Зарядный ток находится в обратной зависимости от степени заряда АКБ. Таким образом, по мере заряда АКБ величина зарядного тока уменьшается и в конечном итоге остаётся на уровне компенсации саморазряда АКБ. Электронная схема, компенсируя саморазряд, поддерживает напряжение на АКБ на максимальном уровне, при этом полностью исключена ситуация перезаряда АКБ. Источник не производит заряд АКБ с напряжением ниже 10 В, поскольку глубоко разряженные АКБ являются, как правило, неисправными и непригодными к эксплуатации.

Импульсная схема ИВЭПР обеспечивает высокий коэффициент полезного действия, что снижает затраты на электроэнергию при эксплуатации, а также сводит к минимуму тепловыделение источника, которое негативно сказывается на сроке службы аккумуляторной батареи.

Источник обеспечивает низкий уровень высокочастотных помех за счёт оптимальной топологии печатной платы и помехоподавляющих элементов.

• Тип устройстваИсточник вторичного электропитания резервный
• Световая индикация"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"; "Авария"
• - номинальный при наличии основного питания5
• Диагностические выходытип "ОК": "Наличие сети"; "Состояние АКБ. РАЗРЯД";"Состояние АКБ. АВАРИЯ; тип "СК": "Тампер"
• - максимальный при наличии основного питания5.5
• Тип используемого аккумулятора12 В 7 или 12 А·ч
• - от сети переменного тока120 Вт
• Количество аккумуляторов, шт2
• Защита от короткого замыканияЕсть
• Защита аккумулятора от глубокого разрядаЕсть
• Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В10…10.8
• - при питании от резервного источника питания, А0.04
• Ток заряда аккумуляторной батареи, А0.4
• Степень защитыIP20
• - при питании от сети переменного тока13.4…13.8
• Диапазон рабочих температур, °С-25…+50
• - при питании от аккумуляторной батареи10.8…13.5
• Габаритные размеры. мм324х111х184
• Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более100
