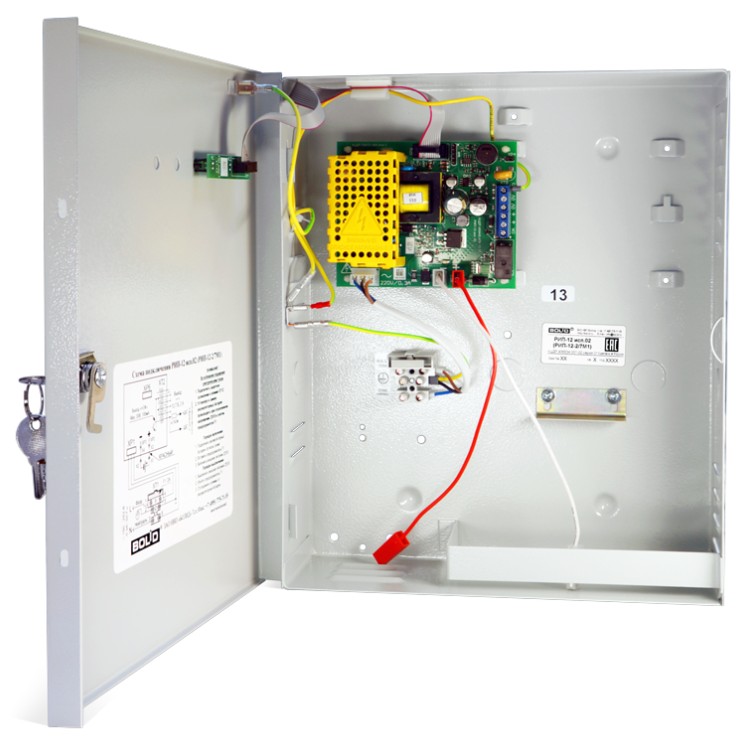

РИП-12 исп. 02 (РИП-12-2/7М1)

Назначение изделия

Предназначен для группового питания извещателей и приемно-контрольных приборов охранной и охранно-пожарной сигнализации, требующих резервного электропитания с напряжением 12 В постоянного тока.

Особенности

- защита от переполюсовки аккумуляторной батареи (АБ) и замыкания клемм
- защита от короткого замыкания или перегрузки по току с полным восстановлением работоспособности после устранения неисправности
- контроль напряжения АБ и исправности цепей ее подключения
- автоматическое отключение АБ от нагрузки при ее глубоком разряде для сохранения работоспособности
- защита от превышения допустимого напряжения на АБ
- световая индикация и звуковая сигнализация аварийных состояний
- работа на нагрузку с большими пусковыми токами без разряда АБ: при включении исполнительных механизмов, АСПТ и т.п.
- выход «Авария сети» для дистанционной сигнализации
- тип монтажа – поверхностный, настенный

Комплектация

Вставка плавкая ВПТ6-5 (0,5 А), шуруп 1-4х50.016 с втулкой 4х35 (2 шт.), втулка (2 шт.), ключ (2 шт.)

• Тип устройстваИсточник вторичного электропитания резервированный
• Световая индикация"Наличие сети"; "Состояние АКБ. ЗАРЯД"; "Нагрузка"
• - номинальный при наличии основного питания2
• Диагностические выходытип "ОК": "Переход на резервное питание"
• - максимальный при наличии основного питания3
• Тип используемого аккумулятора12 В 7 А·ч
• - от сети переменного тока150…253
• Количество аккумуляторов, шт1
• Защита от короткого замыканияЕсть
• - при питании от сети переменного тока, А0.5
• Защита аккумулятора от глубокого разрядаЕсть
• Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В9.6…10.8
• - при питании от сети переменного тока13…14.2
• Степень защитыIP30
• Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более50
• Габаритные размеры, мм255х310х95

• Руководство по эксплуатации

  Скачать 298.56 КБ
