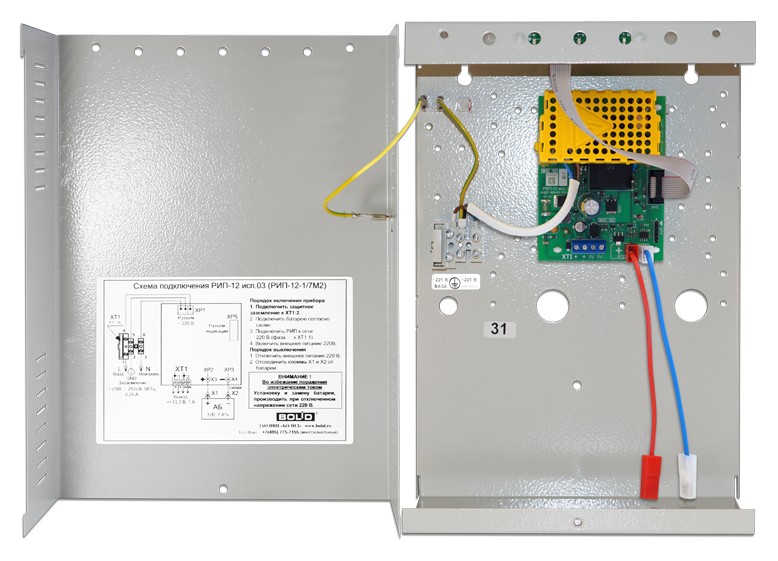

РИП-12 исп. 03 (РИП-12-1/7М2)

Назначение изделия

Предназначен для группового питания извещателей и приемно-контрольных приборов охранной и охранно-пожарной сигнализации, систем контроля и управления доступом, требующих резервного электропитания с напряжением 12 В постоянного тока.

Особенности

- защита от переполюсовки аккумуляторной батареи (АБ) и замыкания клемм
- защита от короткого замыкания или перегрузки по току с полным восстановлением работоспособности после устранения неисправности
- контроль напряжения АБ и исправности цепей ее подключения
- автоматическое отключение АБ от нагрузки при ее глубоком разряде для сохранения работоспособности
- защита от превышения допустимого напряжения на АБ
- световая индикация и звуковая сигнализация аварийных состояний
- работа на нагрузку с большими пусковыми токами без разряда АБ: при включении исполнительных механизмов, АСПТ и т.п.
- выход «Авария сети» для дистанционной сигнализации
- тип монтажа – поверхностный, настенный

Комплектация

Вставка плавкая ВПТ6-2 (0,25 А), шуруп 1-4х30.20.019 ГОСТ1144-80 (3 шт.) дюбель 8х30 (3 шт.)

Дополнительное оборудование

(511824) Кабель с вилкой длиной 1,8м (3x0.75мм²); PWC-SHM-OE-1.8-BK.

• Тип устройстваИсточник вторичного электропитания резервированный
• Световая индикация"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"
• - номинальный при наличии основного питания1
• - максимальный при наличии основного питания1.3
• - от сети переменного тока187…242
• Тип используемого аккумулятора12 В 7 А·ч
• Количество аккумуляторов, шт1
• - при питании от сети переменного тока, А0.25
• Защита от короткого замыканияЕсть
• Защита аккумулятора от глубокого разрядаЕсть
• - при питании от сети переменного тока13…14.2
• Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В9.5…10.5
• - при питании от аккумуляторной батареи9.5…13.5
• Диапазон рабочих температур, °С-10…+40
• Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более30
• Габаритные размеры. мм220х200х80
