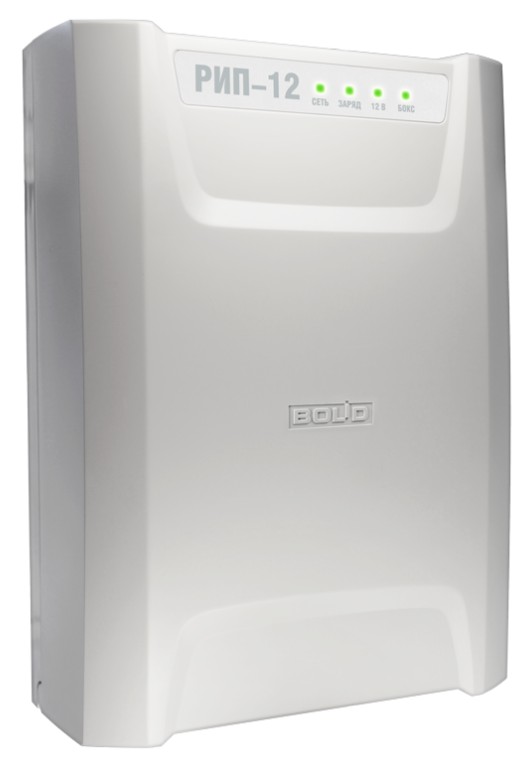

РИП-12 исп. 16 (РИП-12-3/17П1-Р)

Назначение изделия

Предназначены для питания технических средств пожарной автоматики и других слаботочных систем.
Обеспечивают длительное время резервирования при подключении дополнительных аккумуляторных батарей установленных в Бокс ("Бокс-12/34М4-Р", "Бокс-24/17М4-Р") с индивидуальным контролем состояния батарей. Осуществляют контроль входного и выходного напряжения, напряжения на аккумуляторных батареях и передачу информации с помощью релейных выходов.

Особенности

* - Передача команд по интерфейсу на тестирование аккумуляторных батарей (АБ), установленных в «Бокс», и прием сообщений об их наличии и индивидуальном состоянии
* - Защита с автоматическим восстановлением работоспособности:
- от превышения выходного напряжения
- от перегрузок по выходу
- от «переполюсовки» АБ
- от замыкания клемм подключения АБ
* - Контроль:
- сетевого напряжения
- величины выходного напряжения
- величины напряжения АБ и их состояния
- связи с Боксом по интерфейсу
* - Передача информации о неисправности или отклонении напряжений от нормы с помощью реле
* - Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения в сети
- короткое замыкание или перегрузка по выходу
- заряд АБ
- отключение АБ при ее разряде
- отключение выхода РИП
- потери связи с Боксом
* - Возможность конфигурирования работы Бокса и отключения звука с помощью кнопки на плате
* - Возможность контроля вскрытия корпуса

Дополнительное оборудование

(451123) - Бокс для аккумуляторов

• Тип устройстваИсточник вторичного электропитания резервированный
• Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более120
• Световая индикация"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"; "Бокс"
• Диагностические выходытип "СК": "Наличие сети"; "Состояние АКБ"; "Нагрузка"
• - номинальный при наличии основного питания3
• - максимальный при наличии основного питания4
• - от сети переменного тока100 ВА
• Тип используемого аккумулятора12 В 17 А·ч
• Количество аккумуляторов, шт1
• Защита от короткого замыканияЕсть
• Защита аккумулятора от глубокого разрядаЕсть
• - при питании от сети переменного тока, А0.5
• Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В9.6…10.8
• - при питании от резервного источника питания, А0.04
• Степень защитыIP30
• Диапазон рабочих температур, °С-10…+40
• - при питании от сети переменного тока13…14.2
• Габаритные размеры, мм230х320х110
• - при питании от аккумуляторной батареи9.5…13.5
