РИП-24 исп. 01 (РИП-24-3/7М4)

Назначение изделия

Источник электропитания РИП-24 (исп.01) предназначен для группового питания извещателей и приемно-контрольных приборов охранной и охранно-пожарной сигнализации, требующих резервного электропитания с напряжением 24 В постоянного тока.

Особенности

- защита от переполюсовки аккумуляторной батареи (АБ) и замыкания клемм
- защита от короткого замыкания или перегрузки по току с полным восстановлением работоспособности после устранения неисправности
- контроль напряжения АБ и исправности цепей ее подключения
- автоматическое отключение АБ от нагрузки при ее глубоком разряде для сохранения работоспособности
- защита от превышения допустимого напряжения на АБ
- световая индикация и звуковая сигнализация аварийных состояний
- работа на нагрузку с большими пусковыми токами без разряда АБ: при включении исполнительных механизмов, АСПТ и т.п.
- выход "Авария сети" для дистанционной сигнализации
- тип монтажа – настенный, навесной

Комплектация

Вставка плавкая ВПТ6-10 (2 А), шуруп 1-4х40.019 (3 шт.), дюбель (3 шт.), провод, втулка (2 шт.), ключ (2 шт.)

Дополнительное оборудование

(365800) - Бокс для аккумуляторов

• Тип устройстваИсточник вторичного электропитания резервированный
• Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более30

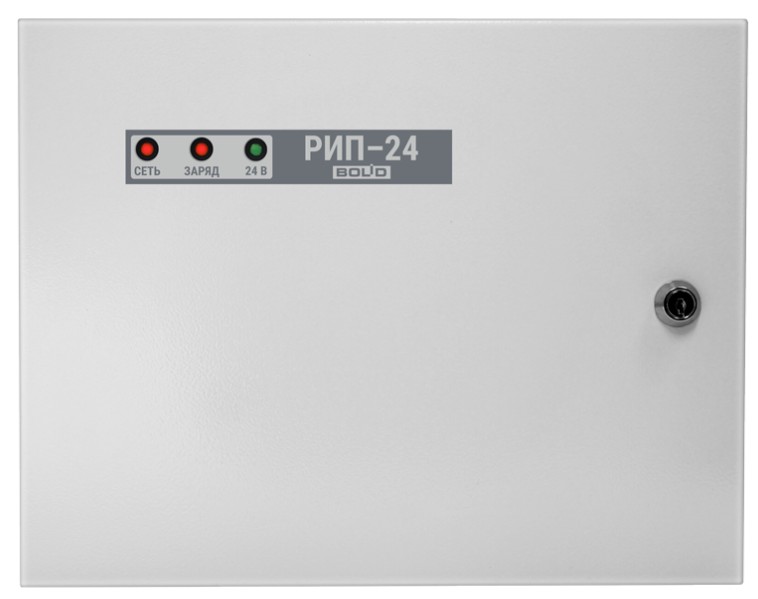

• Световая индикация"Наличие сети"; "Состояние АКБ. ЗАРЯД"; "Нагрузка"
• Диагностические выходытип "ОК": "Авария"
• - номинальный при наличии основного питания3
• - максимальный при наличии основного питания4
• - от сети переменного тока187…250

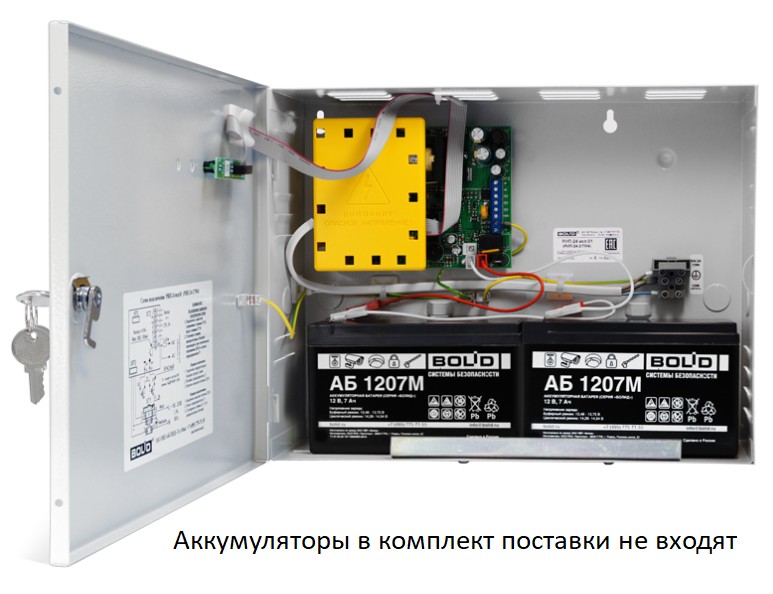

• Тип используемого аккумулятора12 В 7 А·ч
• Количество аккумуляторов, шт2
• - при питании от сети переменного тока, А0.7
• Защита от короткого замыканияЕсть
• - при питании от резервного источника питания, А0.03
• Защита аккумулятора от глубокого разрядаЕсть
• Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В19.2…21.6
• - при питании от сети переменного тока25.8…28.2
• Диапазон рабочих температур, °С-10…+40
• - при питании от аккумуляторной батареи21…23
• Габаритные размеры, мм340х270х100
