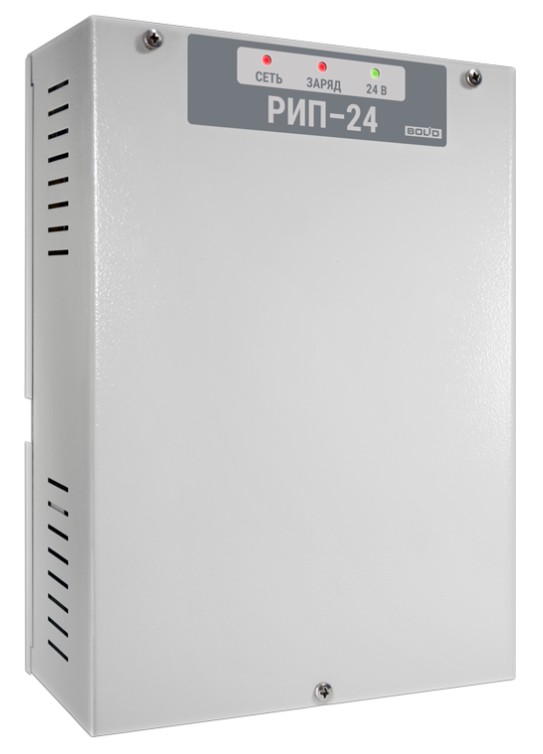

РИП-24 исп. 04 (РИП-24-1/4М2)

Назначение изделия

Предназначен для группового питания извещателей и приемно-контрольных приборов охранной и охранно-пожарной сигнализации, требующих резервного электропитания с напряжением 24 В постоянного тока.

Особенности

- защита от переполюсовки аккумуляторной батареи (АБ) и замыкания клемм
- защита от короткого замыкания или перегрузки по току с полным восстановлением работоспособности после устранения неисправности
- контроль напряжения АБ и исправности цепей ее подключения
- автоматическое отключение АБ от нагрузки при ее глубоком разряде для сохранения работоспособности
- защита от превышения допустимого напряжения на АБ
- световая индикация и звуковая сигнализация аварийных состояний
- работа на нагрузку с большими пусковыми токами без разряда АБ: при включении исполнительных механизмов, АСПТ и т.п.
- выход "Авария сети" для дистанционной сигнализации
- тип монтажа – настенный, навесной

Комплектация

Вставка плавкая ВПТ6-5 (0,5 А), шуруп 1-4х30 с втулкой 4х35 (3 шт.), провод

• Тип устройстваИсточник вторичного электропитания резервированный
• Световая индикация"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"
• - номинальный при наличии основного питания1
• Диагностические выходытип "ОК": "Авария"
• - максимальный при наличии основного питания1.5
• Тип используемого аккумулятора12 В 4.5 А·ч
• - от сети переменного тока187…250
• Количество аккумуляторов, шт2
• Защита от короткого замыканияЕсть
• - при питании от сети переменного тока, А0.4
• Защита аккумулятора от глубокого разрядаЕсть
• Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В19.2…21.6
• - при питании от сети переменного тока26.8…27.8
• Степень защитыIP20
• Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более30
• Габаритные размеры. мм220х200х80
