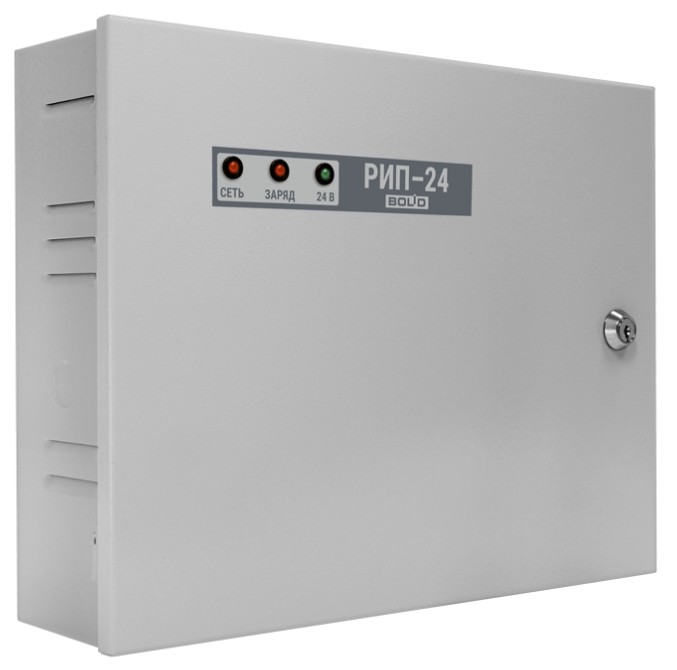

РИП-24 исп. 11 (РИП-24-3/7М4-Р, РИП-24 исп. 01П)

Назначение изделия

Предназначен для группового питания извещателей и приёмно-контрольных приборов охранной и охранно-пожарной сигнализации, требующих резервного электропитания с напряжением 24 В постоянного тока.

Особенности

Соответствуют "Техническому регламенту о требованиях пожарной безопасности" (Федеральный закон от 22.07.2008 №123-ФЗ) и сертифицированы по ГОСТ Р 53325-2009 п.5: "Источники 1-й категории надежности электроснабжения средств противопожарной защиты".

* - Защита с автоматическим восстановлением работоспособности:
- от превышения выходного напряжения
- от перегрузок по выходу
- от «переполюсовки» аккумуляторных батарей (АБ)
- от замыкания клемм подключения АБ
* - Контроль:
- сетевого напряжения
- величины выходного напряжения
- величины напряжения АБ
* - Передача информации о неисправности или отклонении напряжений от нормы с помощью реле
* - Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения в сети
- короткое замыкание или перегрузка по выходу
- заряд АБ
- отключение АБ при её разряде
- отключение выхода РИП
* - Контроль вскрытия корпуса

Дополнительное оборудование

(365800) Бокс для аккумуляторов
(640800) Аккумулятор герметичный Delta DT 1207 12В/7Ач.

• Тип устройстваИсточник вторичного электропитания резервированный
• Световая индикация"Наличие сети"; "Состояние АКБ. ЗАРЯД"; "Нагрузка"
• - номинальный при наличии основного питания3
• Диагностические выходытип "СК": "Наличие сети"; "Состояние АКБ"; "Нагрузка"
• - максимальный при наличии основного питания4

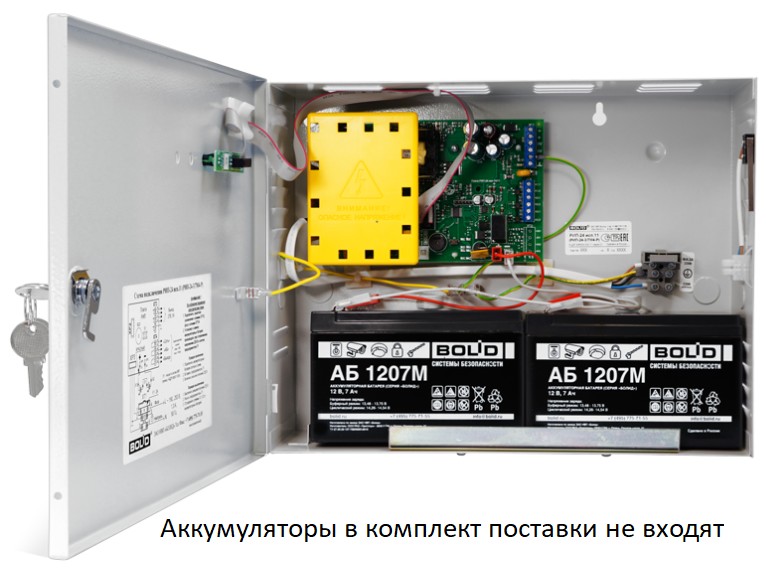

• Тип используемого аккумулятора12 В 7 А·ч
• - от сети переменного тока187…242
• Количество аккумуляторов, шт2
• Защита от короткого замыканияЕсть
• - при питании от сети переменного тока, А0.8
• Защита аккумулятора от глубокого разрядаЕсть
• - при питании от резервного источника питания, А0.04
• Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В19.8…21
• Степень защитыIP20
• - при питании от сети переменного тока26.6…27.8
• Диапазон рабочих температур, °С-10…+40
• Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более50
• Габаритные размеры, мм340х270х100
