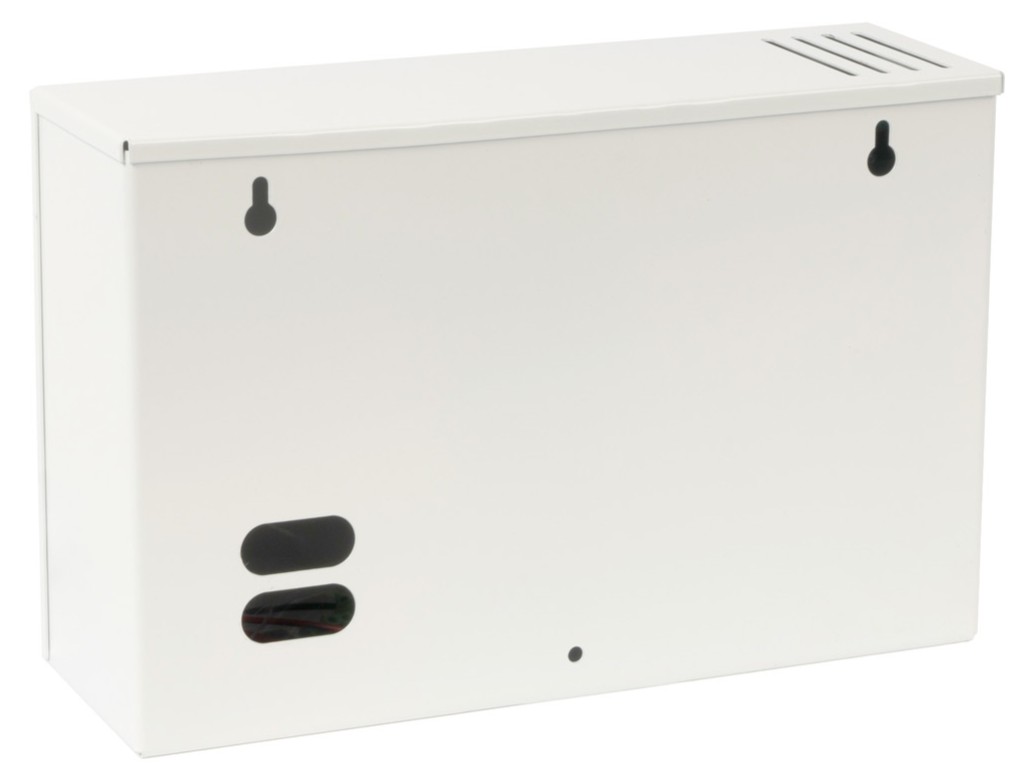

СКАТ-1200М (СКАТ ИБП-12/3-2х7) (70)

Назначение изделия

Источник вторичного электропитания резервированный предназначен для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, видеонаблюдения, контроля и управления доступом и других потребителей с номинальным напряжением питания 12 В постоянного тока.

Особенности

- световая индикация наличия напряжения электрической сети;
- световая индикация наличия выходного напряжения;
- световая индикация наличия АКБ;
- автоматический переход на резервное питание от аккумуляторной батареи при отключении электрической сети, режим «Резерв»;
- контроль наличия АКБ;
- защита АКБ от глубокого разряда;
- защита от переполюсовки клемм АКБ посредством электронной защиты;
- электронная защита от короткого замыкания клемм АКБ;
- защита от короткого замыкания на выходе с отключением выходного напряжения;
- автоматическое восстановление выходного напряжения после устранения причины замыкания;
- защита нагрузки от аварии источника;
- выдача информационного сообщения «Наличие Сети», посредством выхода открытый коллектор «OK»;
- режим «холодный пуск» позволяет автоматически восстановить работоспособность источника при подключении исправной и заряженной АКБ в режиме «Резерв».

• Тип устройстваИсточник вторичного электропитания резервированный
• - максимальный при наличии основного питания3
• Световая индикация"Наличие сети"; "Работа от АКБ"; "Авария"
• Тип используемого аккумулятора12 В 7 или 17 А·ч
• Диагностические выходытип "ОК": "Наличие сети"
• Количество аккумуляторов, шт2 или 1
• Защита от короткого замыканияЕсть
• - от сети переменного тока170…253
• Защита аккумулятора от глубокого разрядаЕсть
• Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В10.5…11
• - при питании от сети переменного тока12.9…14
• Ток заряда аккумуляторной батареи, А0.45…0.55
• - при питании от аккумуляторной батареи9.5…12.6
• Степень защитыIP20
• Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более30
• Диапазон рабочих температур, °С-30…+40
• Габаритные размеры. мм285х90х185
• - номинальный при наличии основного питания2.5
