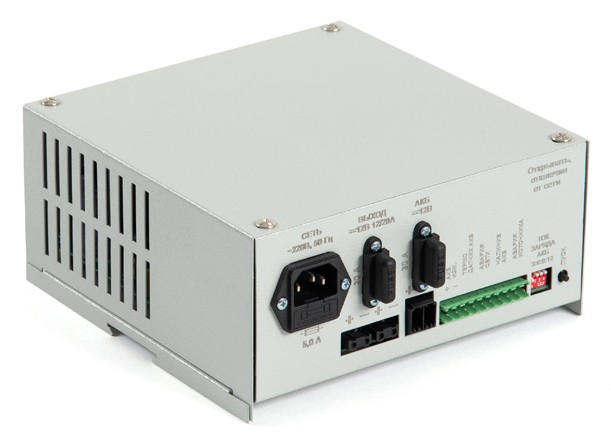

СКАТ 1200Т исп. 12/20

Назначение изделия

Предназначен для питания систем связи, телекоммуникационного оборудования и других потребителей с напряжением в цепях питания 12 В и постоянным током до 20 А. Используется как источник резервного питания и зарядное устройство для свинцово-кислотных АКБ номинальным напряжением 12 В и емкостью 17...250 Ач. Имеет три выхода с суммарным током до 12 А (при наличии сети и без АКБ). При подключенной АКБ, в основном и резервном режимах питает нагрузку суммарным током до 20 А.

Особенности

Имеет три выхода с суммарным током до 12 А (при наличии сети и без АКБ). При подключенной АКБ, в основном и резервном режимах питает нагрузку суммарным током до 20 А.

• Тип устройстваИсточник вторичного электропитания резервированный
• - номинальный при наличии основного питания12
• Световая индикация"Наличие сети"
• - максимальный при наличии основного питания20
• Диагностические выходытип "ОК": "Наличие сети"; "Нагрузка"
• Тип используемого аккумулятора12 В 17…250 А·ч
• Количество аккумуляторов, шт1
• - от сети переменного тока200 ВА
• Защита от короткого замыканияЕсть
• Защита аккумулятора от глубокого разрядаЕсть
• Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В10.5…10.8
• Ток заряда аккумуляторной батареи, А3; 6 или 12
• - при питании от сети переменного тока12.9…13.2
• Степень защитыIP20
• - при питании от аккумуляторной батареи9.8…12.1
• Диапазон рабочих температур, °С+5…+40
• Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более100
• Габаритные размеры, мм213х101х295

• Руководство по эксплуатации

  Скачать 336.59 КБ
