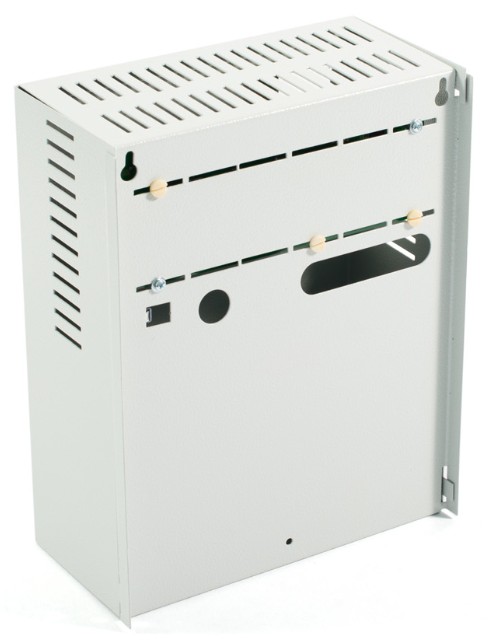

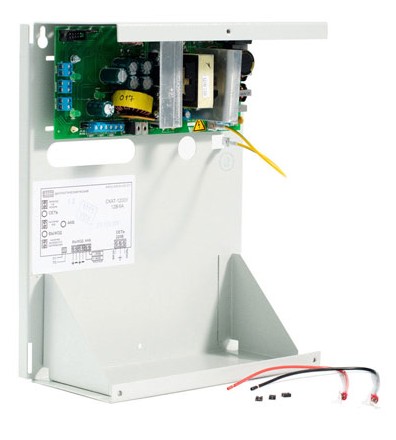

СКАТ 1200У

Назначение изделия

Предназначен для гарантированного электроснабжения постоянным током технических средств охраны, сигнализации и связи.

Особенности

- световую индикацию наличия напряжения электрической сети;
- световую индикацию наличия выходного напряжения;
- световую индикацию наличия АКБ;
- световую сигнализацию (мигание индикатора АКБ 1 раз в секунду) о скором отключении выходного напряжения по разряду АКБ;
- световую сигнализацию (кратковременное включение индикатора АКБ 1 раз в 4 секунды) об отключении выходного напряжения в режиме «РЕЗЕРВ» по разряду АКБ;
- автоматический переход на резервное питание от аккумуляторной батареи при снижении напряжения электрической сети ниже допустимого уровня (п. 5 таблицы) или при отключении электрической сети, режим «Резерв»;
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной»;
- двухступенчатую защиту АКБ от глубокого разряда (индикация разряженного состояния АКБ и последующее отключение нагрузки в резервном режиме;
- автоматическую защиту (отключение выхода на 1 минуту) от короткого замыкания или повышения выходного тока выше максимального значения;
- защиту от короткого замыкания клемм АКБ;
- защиту от переполюсовки клемм АКБ, при помощи самовосстанавливающегося предохранителя;
- возможность подключения к источнику Скат-1200У источников резервного питания Скат-1200Р5 или Скат-1200Р20, предназначенных для увеличения длительности работы Скат-1200У в режиме «Резерв» при отключении электрической сети. Количество подключаемых параллельно источников резервного питания не ограничено;
- режим «холодный запуск» позволяет восстановить работоспособность источника при подключении исправной и заряженной АКБ в отсутствии сети;
- автоматическое формирование и передачу во внешние цепи трех информационных сигналов в формате открытый коллектор («ОК»): об отсутствии выходного напряжения, об отсутствии напряжения сети и об отсутствии напряжения АКБ;
- возможность диагностики источника через диагностический разъем.

Комплектация

Вставка плавкая ВПБ6-11 3,0 А 250 В, вставка плавкая ВПБ6-13 5,0 А 250 В, вставка плавкая ВП2Б 6,3 А 250 В, дюбель с шурупом (3 шт.), втулка (3 шт.)

• Тип устройстваИсточник вторичного электропитания резервированный
• - номинальный при наличии основного питания5.5
• Световая индикация"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"
• - максимальный при наличии основного питания6.5
• Диагностические выходытип "СК": “Переход на резерв"; “Наличие АКБ"; “Наличие выходного напряжения"
• Тип используемого аккумулятора12 В 17 А·ч
• Количество аккумуляторов, шт1
• - от сети переменного тока160 ВА
• Защита от короткого замыканияЕсть
• Защита аккумулятора от глубокого разрядаЕсть
• Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В10.5…11
• Ток заряда аккумуляторной батареи, А1.0
• - при питании от сети переменного тока13.2…13.95
• Степень защитыIP20
• - при питании от аккумуляторной батареи10.5…12.5
• Диапазон рабочих температур, °С-10…+40
• Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более30
• Габаритные размеры, мм230х285х120
