СКАТ 2400 исп.5

Назначение изделия

Источник вторичного электропитания обеспечивает:
- питание нагрузки стабилизированным напряжением при наличии напряжения в электрической сети, режим «ОСНОВНОЙ»;
- защиту нагрузки потребителя от случайного, неконтролируемого повышения напряжения на выходе при возникновении неисправностей в источнике;
- защиту от переполюсовки аккумуляторной батареи самовосстанавливающимся предохранителем;
- защиту от короткого замыкания в нагрузке, путем ограничения выходного тока;
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ»;
- автоматический переход на резервное питание от АКБ при отключении электрической сети, режим «РЕЗЕРВ»;
- дистанционное сообщение о «ПЕРЕХОДЕ НА РЕЗЕРВ» при отсутствии сетевого напряжения;
- возможность совместной работы с термостатом АКБ 12/7 или термостатом АКБ 12/12 для поддержания положительной температуры АКБ при отрицательной температуре окружающей среды;
- защиту АКБ от глубокого разряда;
- индикацию наличия напряжения сети и выходного напряжения, посредством светодиодных индикаторов, «СЕТЬ» и «ВЫХОД» соответственно;
- функцию «холодный запуск» - автоматическое восстановление работоспособности источника при подключении исправной и заряженной АКБ в отсутствии сетевого напряжения.
- возможность диагностики источника через диагностический разъем;

Особенности

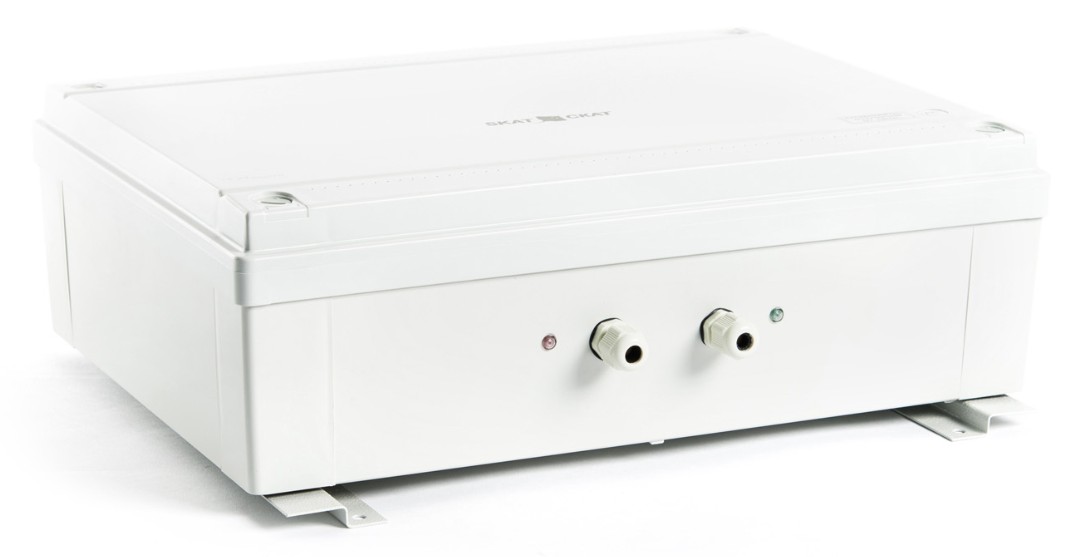

Уличное исполнение, класс защиты IP56.

• Тип устройстваИсточник вторичного электропитания резервированный
• - номинальный при наличии основного питания4
• Световая индикация"Наличие сети"; "Нагрузка"
• - максимальный при наличии основного питания4.5
• Тип используемого аккумулятора12 В 7 или 12 А·ч
• - от сети переменного тока160 Вт
• Количество аккумуляторов, шт2
• Защита от короткого замыканияЕсть
• Защита аккумулятора от глубокого разрядаЕсть
• Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В21…22
• - при питании от сети переменного тока27…28
• Степень защитыIP56
• - при питании от аккумуляторной батареи20…27.8
• Диапазон рабочих температур, °С-40…+50
• Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более30
• Габаритные размеры, мм418х335х140
