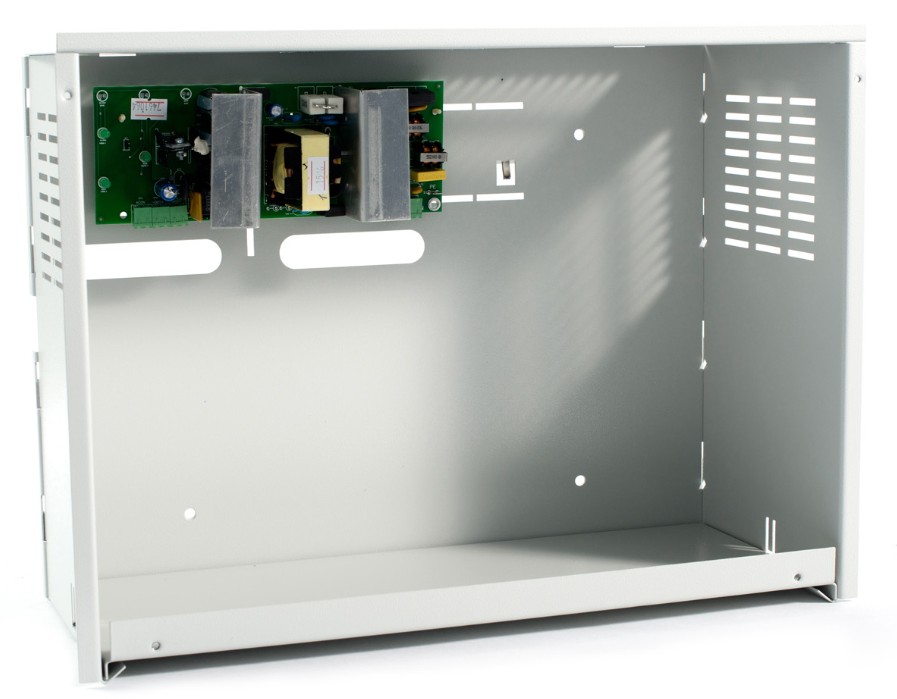

СКАТ 2400И7 исп. 5000

Назначение изделия

Предназначен для обеспечения бесперебойным питанием систем ОПС, видеонаблюдения, мини АТС и других потребителей с минимальным напряжением 24 В.

Особенности

- световую индикацию наличия напряжения электрической сети;
- световую индикацию наличия выходного напряжения;
- световую индикацию наличия АКБ;
- автоматический переход на резервное питание от АКБ при снижении напряжения электрической сети ниже допустимого уровня или при отключении электрической сети, режим «Резерв»;
- контроль наличия АКБ;
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной»;
- защиту АКБ от глубокого разряда;
- защиту от переполюсовки клемм АКБ посредством самовосстанавливающегося предохранителя;
- электронную защиту от короткого замыкания клемм АКБ;
- защиту от короткого замыкания на выходе с отключением выходного напряжения;
- автоматическое восстановление выходного напряжения после устранения причины замыкания;
- защиту нагрузки от аварии источника;
- защиту выхода от перегрузки по току, в том числе от короткого замыкания нагрузки путем отключения выхода на 1 минуту;
- возможность подключения на вход внешнего источника резервного питания типа СКАТ-2400Р20;
- выдачу информационных диагностических сообщений с помощью световых индикаторов;
- выдачу информационных сообщений «Переход на резерв», «Наличие АКБ», «Наличие выходного напряжения» посредством переключения контактов реле. Выдача информационного сообщения «Переход на резерв« осуществляется при пропадании сетевого напряжения и не восстановлении его в течение заданного пользователем при помощи перемычек;
- режим «холодный пуск» позволяет автоматически восстановить работоспособность источника при подключении исправной и заряженной АКБ в режиме «Резерв»;
- возможность подключения внешних устройств посредством диагностического разъема.

Комплектация

Вставка плавкая ВПТ6 2,0А, вставка плавкая ВПТ6 5,0А, вставка плавкая ВПТ6 6,3А (2 шт.), перемычка аккумуляторная, пластмассовый дюбель с шурупом (3 шт.), втулка дистанционная (3 шт.)

• Тип устройстваИсточник вторичного электропитания резервированный
• - номинальный при наличии основного питания4
• Световая индикация"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"
• - максимальный при наличии основного питания4.5
• Диагностические выходытип "СК": "Наличие сети"

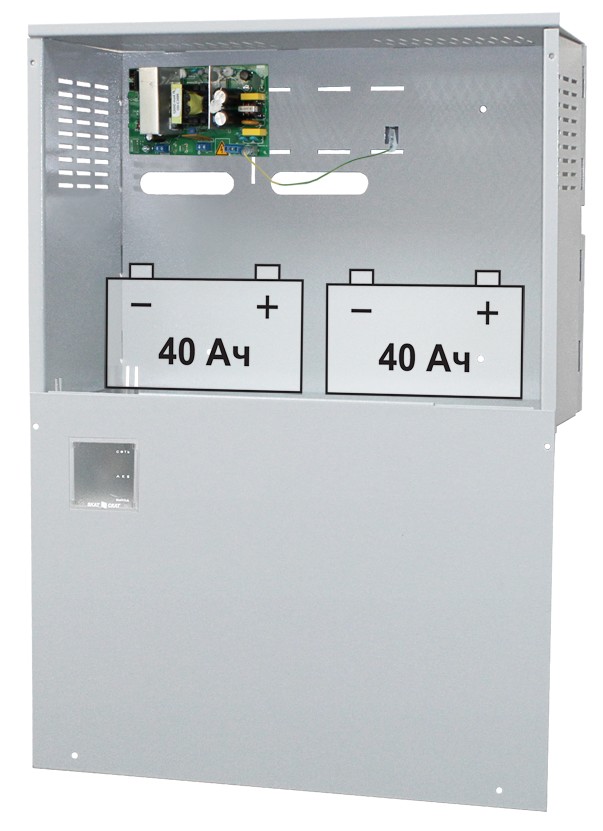

• Тип используемого аккумулятора12 В 40 А·ч
• Количество аккумуляторов, шт2
• - от сети переменного тока160 ВА
• Защита от короткого замыканияЕсть
• Защита аккумулятора от глубокого разрядаЕсть
• Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В21…22
• Ток заряда аккумуляторной батареи, А0.45…0.55
• - при питании от сети переменного тока27.0…27.8
• Степень защитыIP20
• - при питании от аккумуляторной батареи20.0…27.8
• Диапазон рабочих температур, °С-10…+40
• Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более30

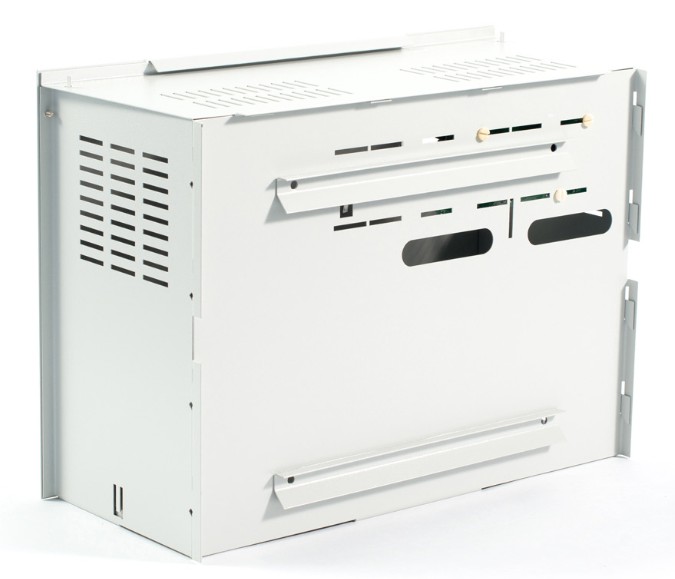

• Габаритные размеры, мм445х328х193
