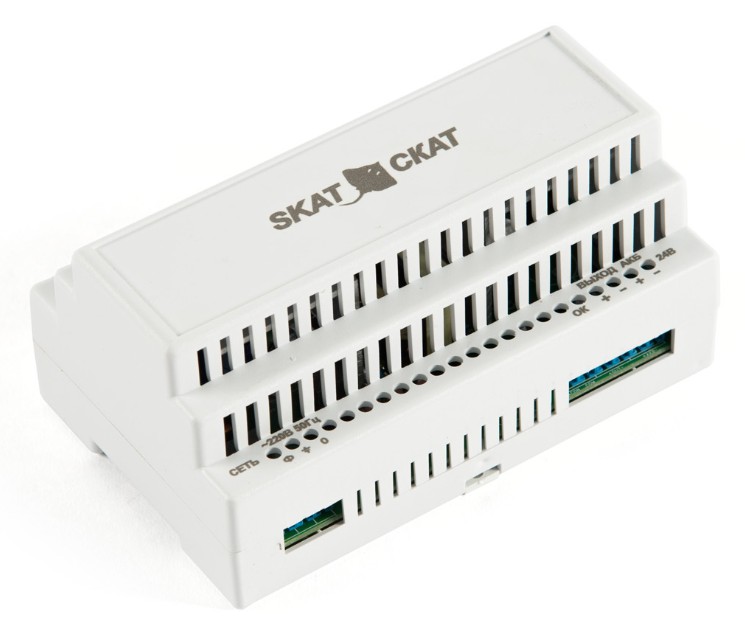

СКАТ 2400М DIN

Назначение изделия

Предназначен для обеспечения бесперебойным питанием систем ОПС, видеонаблюдения и других потребителей с номинальным напряжением питания 24 в постоянного тока.

Особенности

- световую индикацию наличия напряжения электрической сети;
- световую индикацию наличия выходного напряжения;
- световую индикацию наличия АКБ;
- питание нагрузки стабилизированным напряжением согласно п. 2 таблицы при наличии напряжения в электрической сети, режим «Основной»;
- автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при снижении напряжения электрической сети ниже допустимого уровня (п. 1 таблицы) или при отключении электрической сети, режим «Резерв»;
- контроль наличия АКБ;
- защиту АКБ от глубокого разряда;
- защиту от переполюсовки клемм АКБ посредством самовосстанавливающегося предохранителя;
- электронную защиту от короткого замыкания клемм АКБ;
- защиту от короткого замыкания на выходе с отключением выходного напряжения;
- автоматическое восстановление выходного напряжения после устранения причины замыкания;
- защиту нагрузки от аварии источника;
- выдачу информационных диагностических сообщений с помощью световых индикаторов;
- выдачу информационных сообщений «Переход на резерв», «Наличие АКБ», «Наличие выходного напряжения» посредством переключения контактов реле;
- режим «холодный пуск» позволяет автоматически восстановить работоспособность источника при подключении исправной и заряженной АКБ в режиме «Резерв».

• Тип устройстваИсточник вторичного электропитания резервированный
• - номинальный при наличии основного питания1.3
• Световая индикация"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"
• - максимальный при наличии основного питания1.5
• Диагностические выходытип "СК": “Переход на резерв"; “Наличие АКБ"; “Наличие выходного напряжения"
• Тип используемого аккумулятора12 В 4.5 или 7 А·ч
• Количество аккумуляторов, шт2
• - от сети переменного тока50 ВА
• Защита от короткого замыканияЕсть
• Защита аккумулятора от глубокого разрядаЕсть
• Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В21…22
• Ток заряда аккумуляторной батареи, А0.2…0.35
• - при питании от сети переменного тока27.0…27.8
• Степень защитыIP20
• - при питании от аккумуляторной батареи20.0…27.8
• Диапазон рабочих температур, °С-10…+40
• Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более30
• Габаритные размеры. мм139х89х65

• Паспорт
