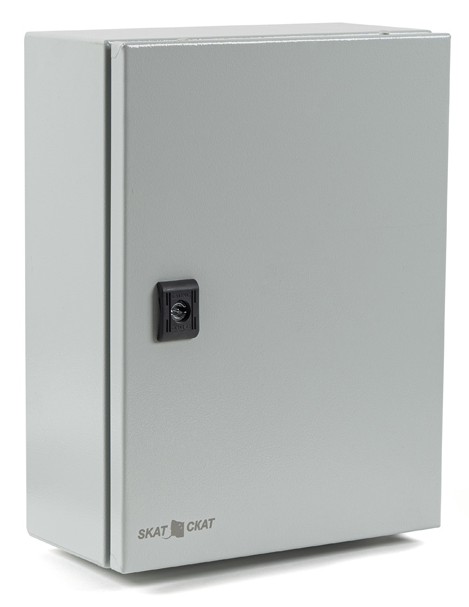

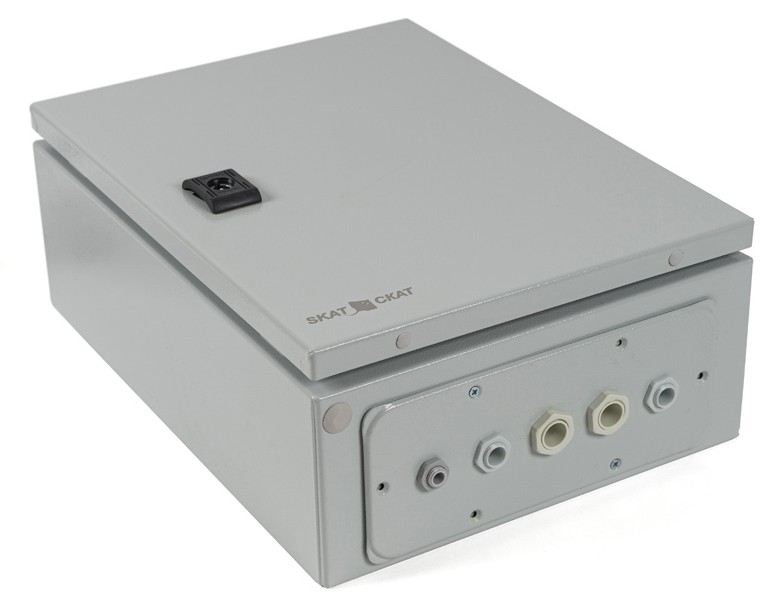

SKAT-V.24/48DC-18 исп.5М

Назначение изделия

Предназначен для питания нагрузок с номинальным напряжением питания 24 В и 48 В постоянного тока и заряда внешней аккумуляторной батареи.

Особенности

- температурная компенсация напряжения заряда АКБ при наличии питающей сети;
- автоматический переход в режим резервного питания при отключении электрической сети;
- электронная защита от перегрева, при этом устройство переходит в режим резервного питания до понижения его температуры ниже заданного значения;
- защита от короткого замыкания в нагрузке посредством плавкого предохранителя;
- защита от короткого замыкания клемм АКБ;
- защита изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя;
- контроль наличия внешней АКБ;
- защита АКБ от глубокого разряда путем отключения нагрузки от АКБ;
- защита от аварийного повышения выходного напряжения путем автоматического отключения изделия;
- светодиодная индикация режима работы;
- защита питающей сети от короткого замыкания посредством плавкого предохранителя;
- возможность восстановления работоспособности изделия при подключении исправной и заряженной АКБ и отсутствии напряжения питающей сети («холодный запуск»);
- подключение внешнего контакта (тумблера) «ВЫХОД» для оперативного включения/отключения нагрузок;
- формирование выходных информационных сигналов в формате «открытый коллектор» для внешних устройств автоматики или цепей индикации;
- полная пыле- и влагозащита при неблагоприятных условиях эксплуатации.

• Тип устройстваИсточник бесперебойного питания
• Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более150/100
• Световая индикация"Нагрузка"
• Диагностические выходытип "ОК": "Наличие сети"; "Состояние АКБ. РАЗРЯД";"Состояние АКБ. АВАРИЯ; "Нагрузка"
• - номинальный при наличии основного питания18
• - максимальный при наличии основного питания20
• - от сети переменного тока20 ВА
• Тип используемого аккумулятора12 В 17…250 А·ч
• Количество аккумуляторов, шт2
• Защита от короткого замыканияЕсть
• Защита аккумулятора от глубокого разрядаЕсть
• - при питании от резервного источника питания, А0.25
• Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В20.8…21.2
• Ток заряда аккумуляторной батареи, А9.7; 6.9; 3.8
• - при питании от сети переменного тока27.3…27.7/47…48
• Степень защитыIP65
• - при питании от аккумуляторной батареи21…27.5/47…48
• Диапазон рабочих температур, °С-40…+50

• Паспорт

  Скачать 659.86 КБ
