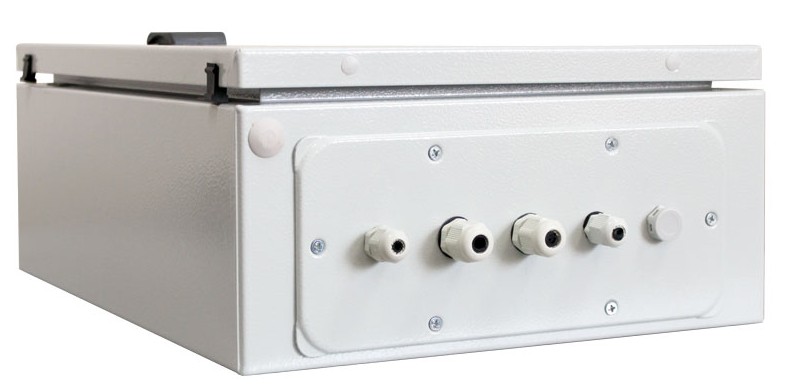

SKAT-V.24DC-18 исп. 5М

Назначение изделия

Предназначен для питания нагрузок стабилизированным напряжением постоянного тока при наличии и при отсутствии напряжения в электрической сети.

Особенности

- ограничение тока заряда АКБ и возможность выбора одного из трех значений тока ограничения;
- температурная компенсация напряжения заряда АКБ (при применении термодатчика АКБ, входящего в комплект поставки);
- электронная защита от перегрева;
- защита от короткого замыкания в нагрузке посредством плавкого предохранителя;
- защита от короткого замыкания клемм АКБ;
- защита изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя;
- контроль наличия внешней АКБ;
- защита АКБ от глубокого разряда в режиме;
- защита от аварийного повышения выходного напряжения путем автоматического отключения изделия;
- светодиодная индикация режимов работы;
- защита питающей сети от короткого замыкания посредством плавкого предохранителя;
- возможность восстановления работоспособности изделия при подключении исправной и заряженной до напряжения не менее 23  В АКБ и отсутствии напряжения питающей сети («холодный запуск»);
- возможность подключения внешнего контакта (тумблера) «ВЫХОД» для оперативного включения/отключения нагрузок;
- формирование выходных информационных сигналов в формате «открытый коллектор»;
- полная пыле- и влагозащита при неблагоприятных условиях эксплуатации.

• Тип устройстваИсточник вторичного электропитания резервированный
• Световая индикация"Наличие сети"; "Нагрузка"
• - максимальный при наличии основного питания18
• Диагностические выходытип "ОК": "Авария сети"; "Авария выхода"; "Авария АКБ"; "Разряд АКБ"; "Авария изделия"
• - максимальный при питании от аккумуляторной батареи20
• Тип используемого аккумулятора12 В 17…100 А·ч
• - от сети переменного тока20 ВА
• Количество аккумуляторов, шт2
• Защита от короткого замыканияЕсть
• Защита аккумулятора от глубокого разрядаЕсть
• Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В20.8…21.2
• - при питании от резервного источника питания, А0.25
• Ток заряда аккумуляторной батареи, А9.7; 6.9; 3.8
• Степень защитыIP65
• - при питании от сети переменного тока27.3…27.7
• Диапазон рабочих температур, °С-40…+50
• - при питании от аккумуляторной батареи21.0…27.5
• Габаритные размеры, мм300х155х430
• Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более150
