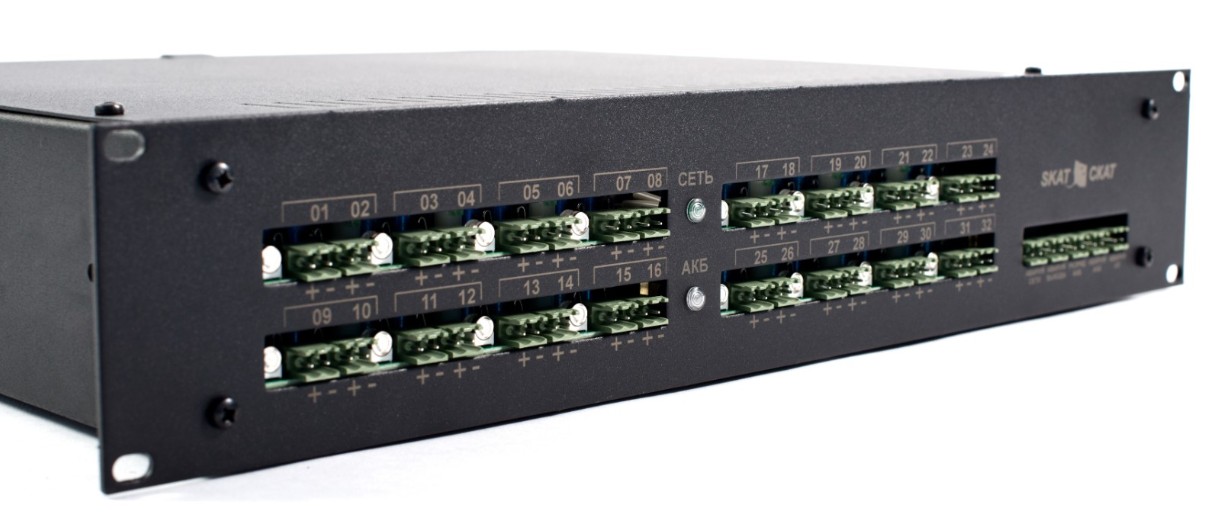

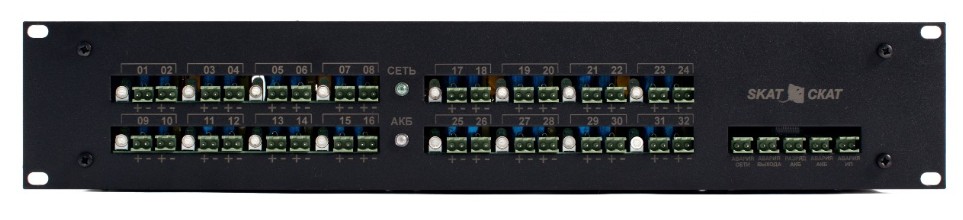

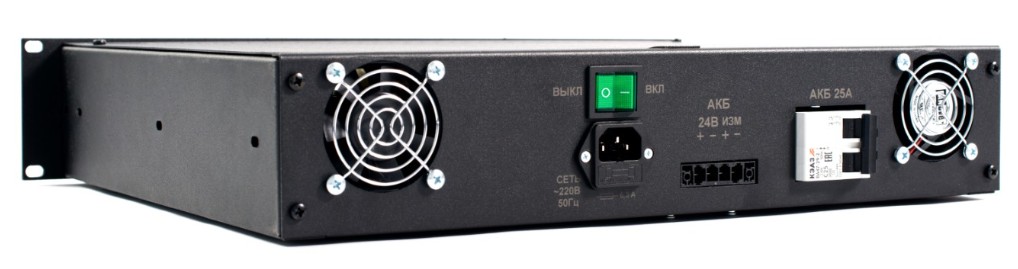

SKAT-V.32 Rack

Особенности

- возможность плавной регулировки напряжения каждой пары выходов;
- фильтрация помех для устранения взаимного влияния нагрузок;
- электронная защита выходов от перегрузки по току, в т.ч. – короткого замыкания, с восстановлением нормального режима работы после устранения перегрузки;
- защита нагрузки от повышенного выходного напряжения (свыше 18 В) при неисправности выходных преобразователей путем срабатывания самовосстанавливающегося предохранителя;
- автоматический переход в режим резервного питания нагрузок от АКБ при снижении напряжения или при отключении электрической сети;
- электронная защита от перегрева;
- защита устройства и нагрузки от неправильного подключения (переполюсовки) клемм АКБ;
- защита от короткого замыкания клемм АКБ посредством срабатывания автомата защиты АКБ;
- контроль наличия АКБ;
- защита АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ;
- защита от аварийного повышения выходного напряжения (блока ЗУ) путем автоматического отключения устройства;
- выдача информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики посредством пяти релейных выходов;
- защита питающей сети от короткого замыкания в устройстве посредством плавкого предохранителя.

• Тип устройстваИсточник вторичного электропитания резервированный
• - максимальный (каждого канала)0.5
• Световая индикация"Наличие сети"; "Состояние аккумуляторной батареи"
• Тип используемого аккумулятора12 В 38 А·ч
• Диагностические выходытип "ОК": "Авария сети": "Авария выхода"; "Разряд АКБ"; "Авария АКБ"; "Авария ИП"
• Количество аккумуляторов, шт2
• Защита от короткого замыканияЕсть
• - от сети переменного тока700 ВА
• Защита аккумулятора от глубокого разрядаЕсть
• Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В20.5…21.5
• Ток заряда аккумуляторной батареи, А6
• Диапазон рабочих температур, °С0…+40
• - при питании от сети переменного тока11.8…15.2
• Габаритные размеры, мм485х405х95

• Руководство по эксплуатации

  Скачать 526.46 КБ

• Схема

  Скачать 119.07 КБ
