Бокс-12 исп.01 (Бокс-12/34М5-Р)

Код товара: (451123)

Производитель: Болид

4 423 р.

Опт и мелкий опт (уточняйте у менеджера)

Количество:  - +
Количество:
- +
Монтажные и пусконаладочные работы

Описание товара

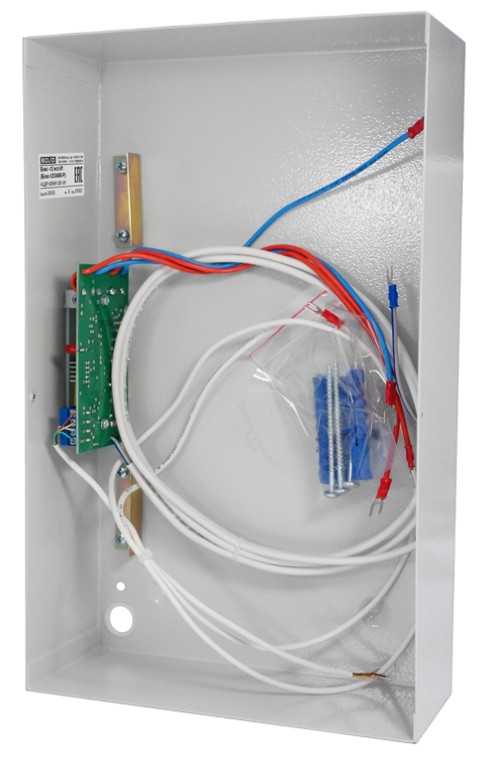

Металлический бокс под две АБ 12 В 17 А•ч (в комплект поставки не входят, приобретаются отдельно) для увеличения времени работы источников питания при отсутствии напряжения в сети переменного тока 220 В, применяется с резервированными источниками питания РИП-12 исп.15 (РИП-12-3/17М1-Р), РИП-12 исп.16 (РИП-12-3/17П1-Р), РИП-12 исп.17, (РИП-12-8/17М1-Р), выдача информации о состоянии внутренних АБ по интерфейсу (на РИП) или двух выходов «ОК» ( коммутируют ≤30 В, ≤100 мА); U-вых. 10...14 В, I-вых. ≤8 А, IP30, t-раб. -10...+40 °С, габ.размеры 222х356х96 мм

Назначение изделия

Предназначены для увеличения времени работы источников питания при отсутствии напряжения в сети переменного тока 220 В. Боксы применяются с резервированными источниками питания «РИП-12-3/17М1-Р (РИП-12 исп.15)», «РИП-12-3/17П1-Р (РИП-12 исп.16)», «РИП-12-8/17М1-Р (РИП-12 исп.16)» для технических средств пожарной автоматики. Боксы проводят периодический контроль наличия, состояния установленных аккумуляторных батарей и передают информацию на РИП по двухпроводному интерфейсу

Особенности

- индивидуальный контроль наличия и состояния аккумуляторных батарей (АБ);
- передача по интерфейсу информации на РИП о состоянии АБ;
- работа с одной или двумя установленными батареями (конфигурация с помощью кнопки на плате РИП);
- работа с источниками питания не имеющие интерфейса. Передача информации о состоянии каждой АБ с помощью раздельных выходов «открытый коллектор»;
- простое подключение и ввод в эксплуатацию с помощью кабелей входящих в комплект поставки;
- встроенный индикатор на плате для отображения результатов тестирования АБ и наличия связи по интерфейсу.
- защита от коротких замыканий и перегрузок по току с автоматическим восстановлением выходного напряжения
перезаряда, переразряда и неправильного подключения АБ

Технические характеристики

  • Диапазон выходного напряжения, В10…14
  • Максимальный ток нагрузки, А8
  • - коммутируемые выходом "ОК"30 В; 50 мА
  • Максимально допустимый ток заряда АБ от РИП, А5
  • Габаритные размеры мм222х356х96
  • Устанавливаемый аккумулятор2 шт. 12В/17Ач
  • Интерфейс подключения к РИПДвухпроводный; сеансы передачи информации каждые 10 с
  • - с установленной АКБ14
  • Кол-во выходов "ОК"2
  • Тип клеммКлеммы тип «U» под болт М5
