ИО 102-32 "Полюс-2"

Назначение изделия

Извещатель охранный точечный магнитоконтактный ИО102-32 «ПОЛЮС-2» предназначен для обнаружения несанкционированного открывания дверей, окон, люков и т.п. и выдачи извещения «Тревога» на приемно-контрольный прибор.

Извещатель обеспечивает размыкание шлейфа сигнализации при открывании дверей, окон, люков или при перемещении заблокированных им предметов.

Особенности

- извещатель «Полюс-2» имеет абсолютно новый корпус с современным дизайном. Крепление извещателя к поверхности сделано скрытым, оно не портит внешний вид интерьера. «Полюс-2» можно устанавливать на металлическую поверхность;
- работа извещателя основана на замыкании контактов геркона при воздействии на него постоянного магнита;

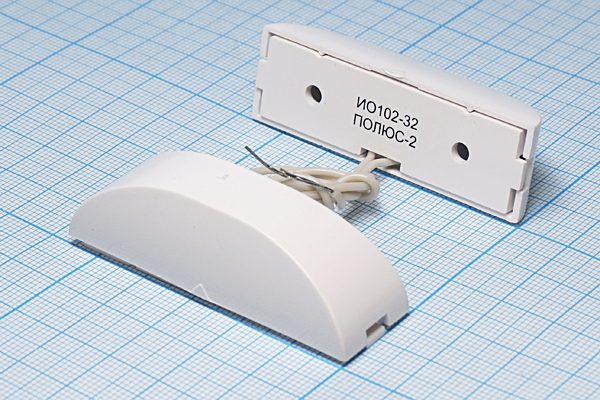

- конструктивно извещатель состоит из двух частей: геркона и магнита, размещённых в одинаковых корпусах. Корпус с герконом монтируется на неподвижную часть объекта, корпус с магнитом – на подвижную. Корпуса должны быть установлены параллельно, метками навстречу друг другу и с соблюдением расстояния между ними. Допускается установка на двухсторонний скотч на подготовленную поверхность;
- извещатель может быть применен как в производственных, так и жилых помещениях. Не предназначен для использования в химически агрессивных средах.

• Тип контактовНЗ
• - максимальный коммутируемый ток, мА250
• Диапазон рабочих температур, °С-50…+50
• - при размыкании контактов, более25 (13 на металлической поверхности)
• - при замыкании контактов, менее20 (11 на металлической поверхности)
• - корпус геркона56.5х18х15.7
• - корпус магнита56.5х18х15.7
• - максимальное коммутируемое напряжение, В0.05…60
• Масса, не более, кг0.02
