ИО 102-39 исп. 00 (коричневый)

Назначение изделия

Извещатель охранный точечный магнитоконтактный ИО 102-39 предназначен для блокировки металлических дверных и оконных проёмов, сейфов, организации устройств типа «ловушка, а также блокировки других конструктивных элементов зданий и сооружений на открывание или смещение с выдачей сигнала «тревога» путём переключения контактов геркона на приёмно-контрольный прибор, концентратор или пункт централизованного наблюдения. Производителем рекомендована установка извещателей в металлические конструкции с толщиной металла не более 0.5мм.

Особенности

Допуск соосности установки геркона и магнита извещателя не должен превышать ±5 мм.
Монтаж извещателя на металлической поверхности производится в предварительно просверленные отверстия диаметром 19 мм. с помощью фиксаторов на корпусах геркона и магнита.

• Тип контактовНЗ
• - максимальный коммутируемый ток, мА250
• Степень защитыIP66
• - при размыкании контактов, более55
• Диапазон рабочих температур, °С-50…+50
• - при замыкании контактов, менее22
• - корпус герконаD24.5х23
• - максимальное коммутируемое напряжение, В72
• - корпус магнитаD24.5х23

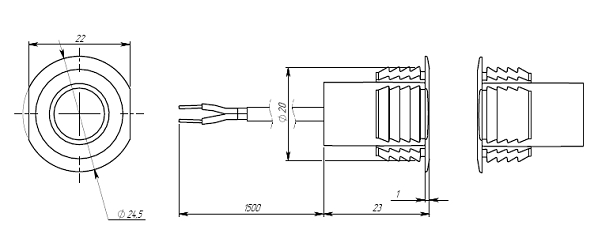

• Габаритные размеры

  Скачать 30.68 КБ

• Паспорт

  Скачать 138.22 КБ
