КСМР-20 У2 IP54 (zeta30375)

Назначение изделия

Предназначена для соединения и разветвления электрических силовых и контрольных кабелей как силовых цепей, так и цепей КИПиА, проложенных в металлорукавах. Ввод металлорукава в коробку производится с помощью вводных муфт МВ-М (РКн) с обеспечением степени защиты соединения IP54.
Применение муфт вводных МВ-М (РКн) обеспечивает прямое соединение металлорукава с коробкой, а главное создаёт надёжный электрический контакт между металлорукавом и коробкой в соответствии с пунктом 1.7.77 Правил устройства электроустановок.

Особенности

Конструкция коробки для металлорукава представляет собой корпус с установленным клеммным блоком на DIN-рейке и отверстиями для вводных устройств, крышки со специальным уплотнением для обеспечения высокой степени защиты и комплекта вводных устройств.

На корпусе соединительной коробки предусмотрены дополнительные отверстия для установки дополнительных вводных устройств, отверстия при необходимости закрывают герметичными металлическими заглушками, входящими в комплект поставки.

На наружной поверхности корпуса коробки предусмотрены ушки, предназначенные для крепления к строительным конструкциям с помощью стандартных крепёжных изделий или сварки.

• Количество клемм20
• МатериалОцинкованная сталь
• Максимальное сечение присоединяемых проводов, мм²4
• Степень защитыIP54
• Количество кабельных вводов5
• Диапазон рабочих температур, °С-40…+60
• Диаметр кабельного вводаМуфта вводная МВ-М (РКн)-20 (3 шт.) Муфта вводная МВ-М (РКн)-25 (1 шт.) Заглушка метал. D25 (4 шт) + D32 (1 шт)
• Габаритные размеры, мм358х175х100

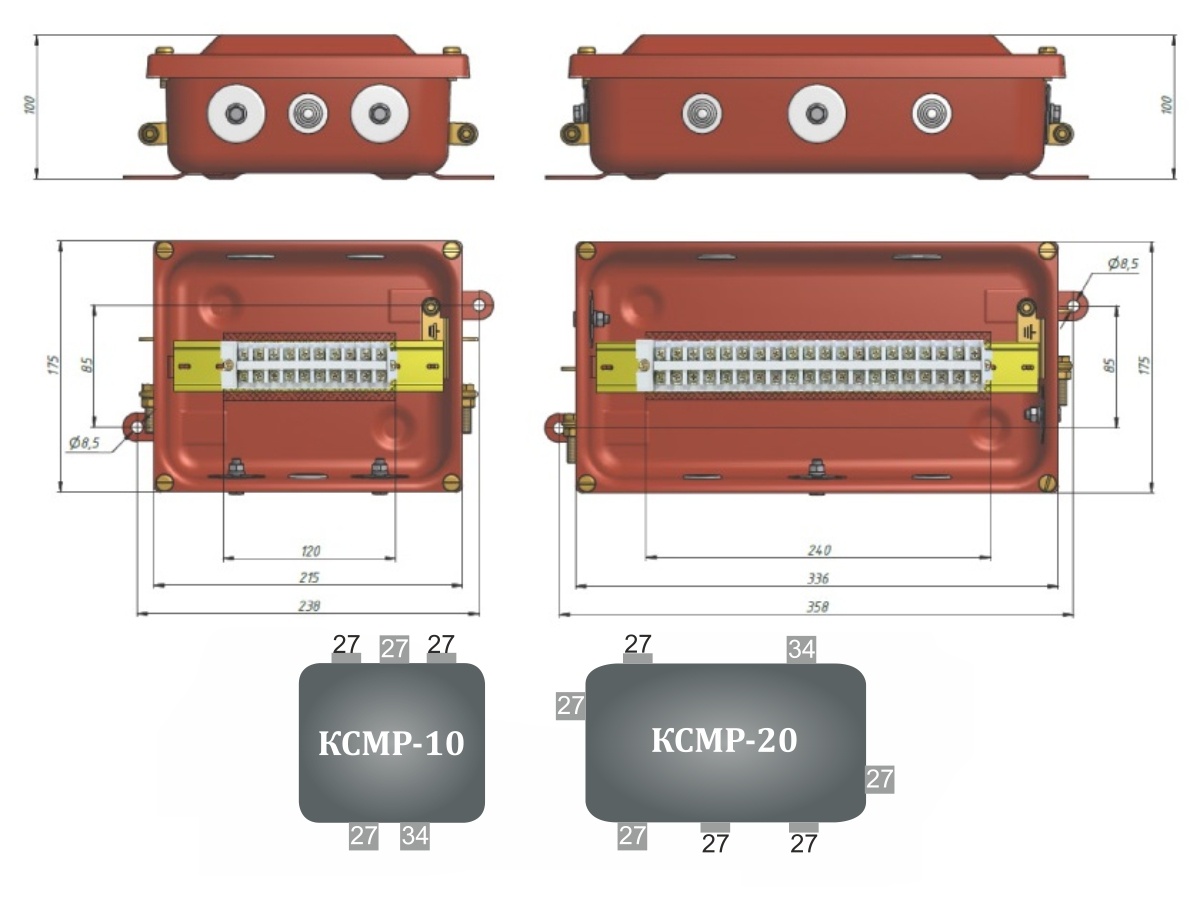

• Чертеж

  Скачать 153.12 КБ
