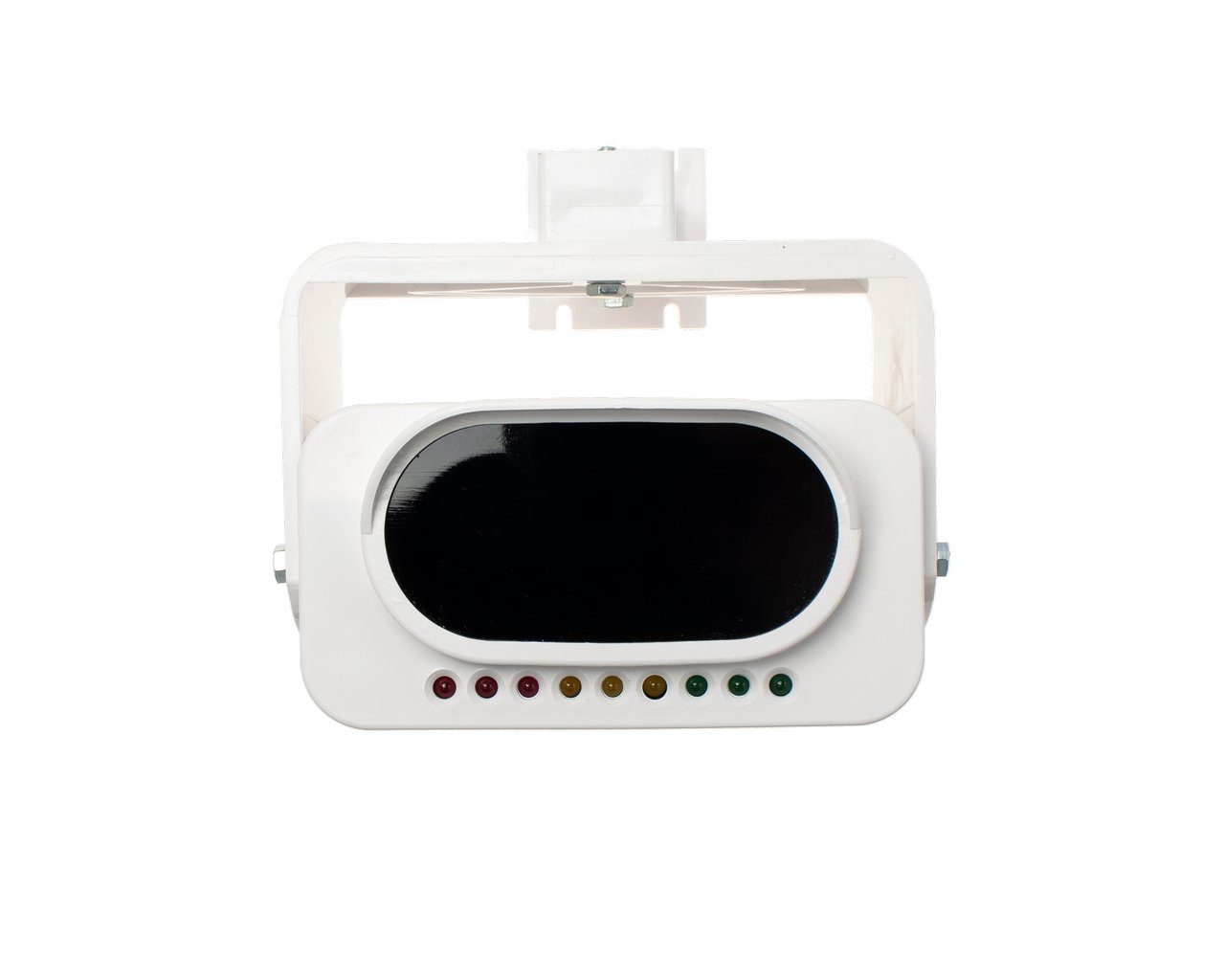

ИПДЛ-52М (ИП212-52М) 8-80 м, однопозиционный (ПТК "ИВС")

Назначение изделия

Предназначен для обнаружения загораний, сопровождающихся появлением дыма, и передачи сигнала тревожного сообщения «Пожар» или «Внимание» приемно-контрольным приборам; для применения в помещениях, имеющих большую площадь, большую протяженность или большую высоту потолков.

Особенности

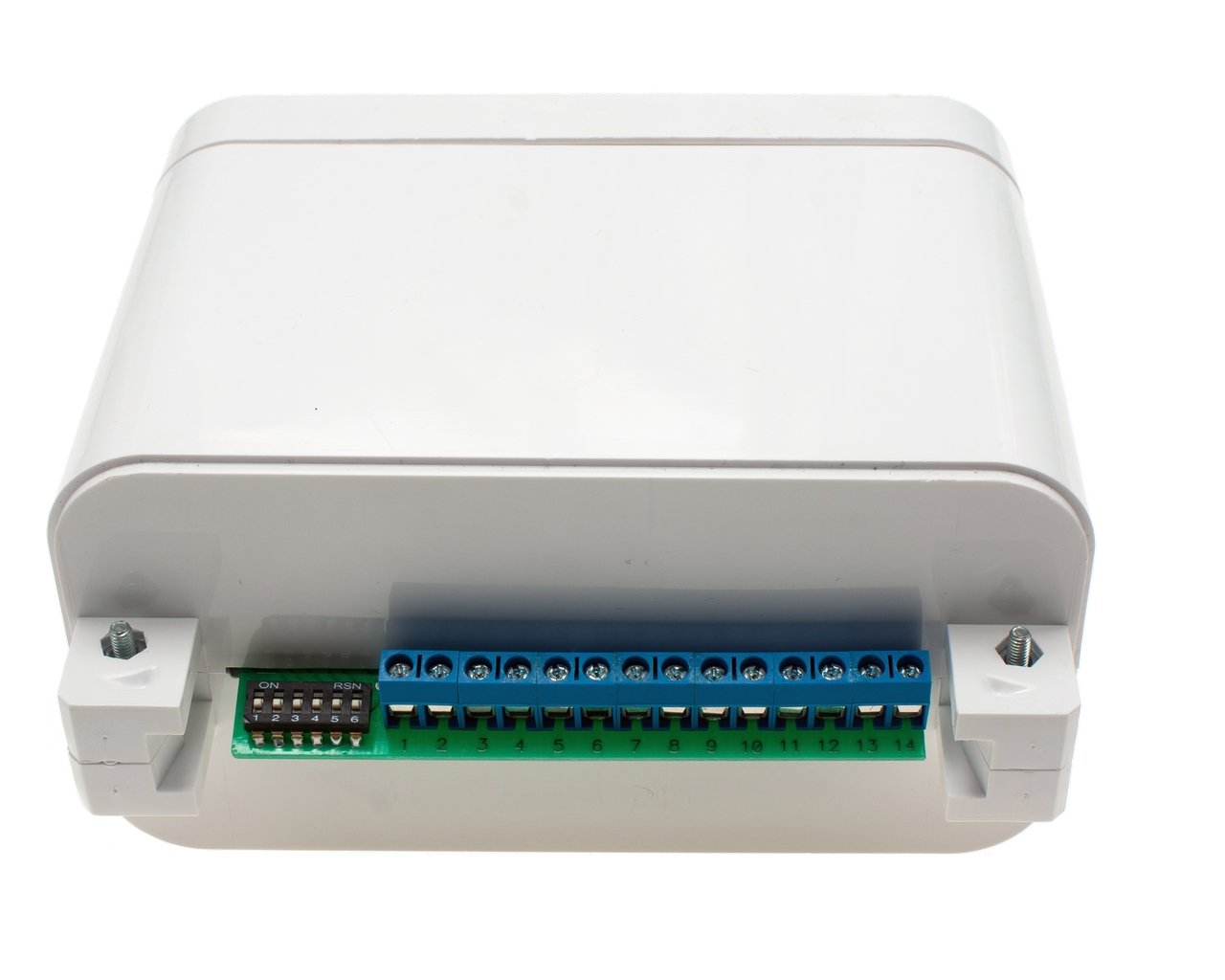

Подключение извещателя к приемно-контрольному прибору может быть произведено как с помощью двухпроводного, так и с помощью четырехпроводного шлейфа сигнализации.

Дополнительная информация

Извещатель рассчитан на непрерывную круглосуточную работу и применяется в закрытых помещениях жилых и производственных зданий и сооружений совместно с пожарными приемно-контрольными приборами (например, ППК-2, ППК-2М, «Радуга», «Сигнал-20П» и пр.) и с охранно-пожарными приемно-контрольными приборами (например, «Аккорд», «Нота», «Сигнал-20», «Сигнал-ВК», «ВЭРС», «Гранит», «Виста» и пр.).

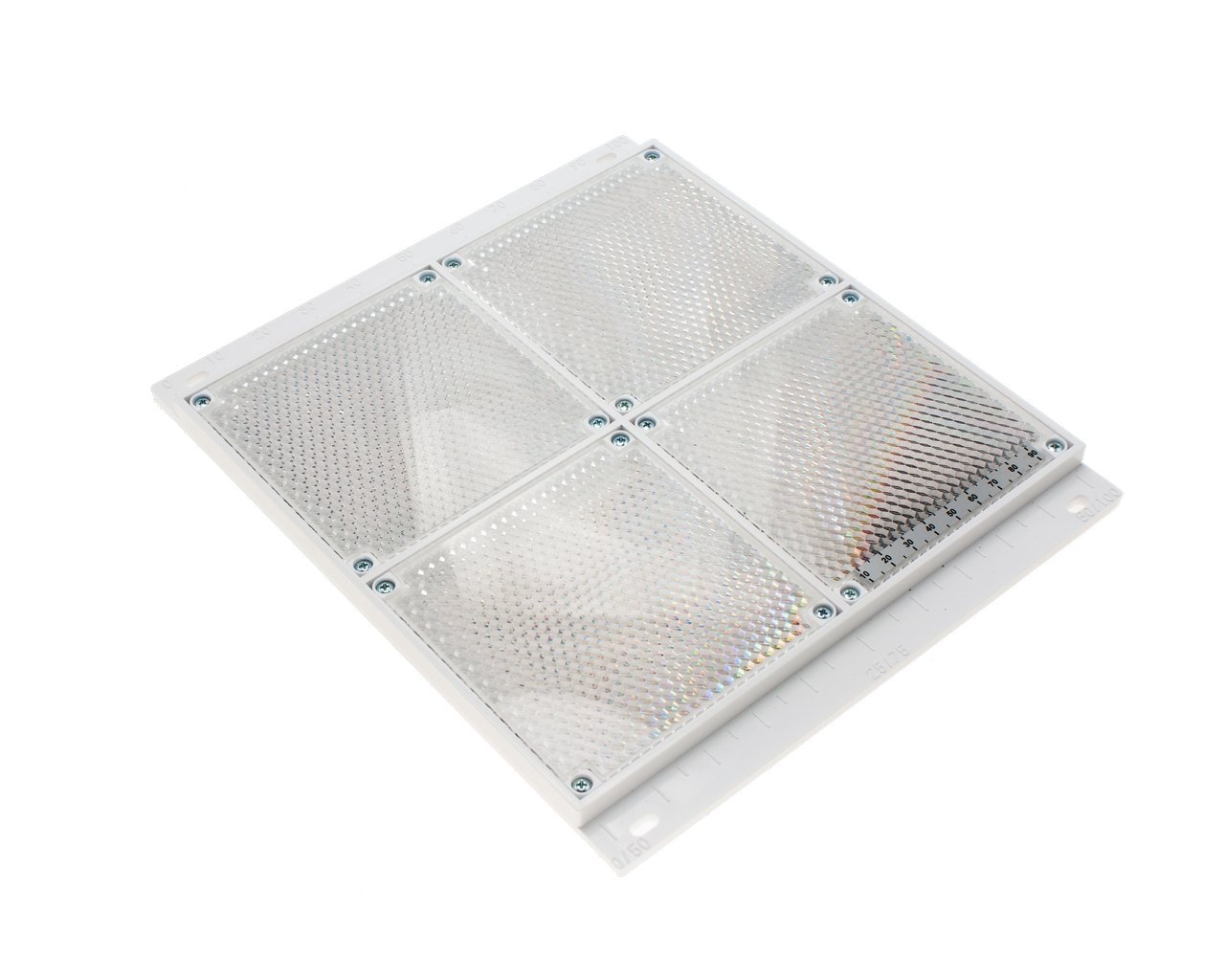

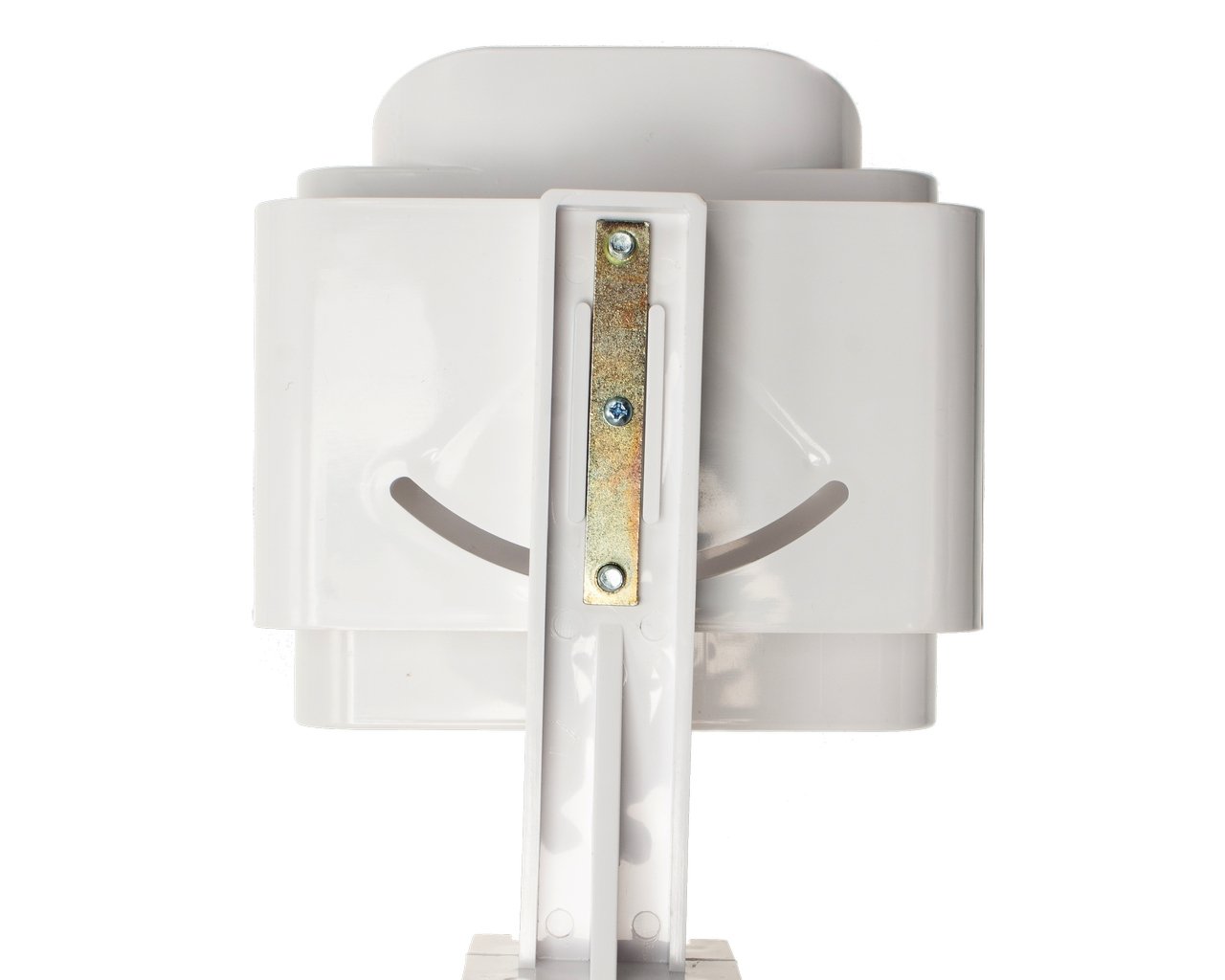

Принцип действия извещателя основан на свойстве уменьшения интенсивности оптического луча, прошедшего через задымленную среду. ИП212-52М работает в инфракрасном диапазоне волн. При монтаже приемо-передатчик и рефлектор-отражатель располагаются друг напротив друга и юстируются с целью достижения максимального совпадения диаграммы направленности приемо-передатчика с направлением на рефлектор. При работе в штатном режиме приемо-передатчик периодически (с интервалом в 350 мс) формирует пачки инфракрасных импульсов (ИК-импульсов), которые, пройдя через контролируемую среду, отразившись от рефлектора и вновь преодолев контролируемое расстояние, возвращаются на приемо-передатчик, принимаются и обрабатываются им.

Решение о наличии дыма в защищаемом пространстве принимается при снижении интенсивности оптического луча до порогового значения (относительно интенсивности оптического луча в незадымленной среде). Порог срабатывания может быть выбран при установке тактики работы равным 20%, 30%, 40% или 50%. В связи с тем, что луч дважды преодолевает контролируемое пространство, снижение интенсивности луча в процентном отношении будет больше, чем значение порога и составит: 36% для порога 20%, 49% для порога 30%, 64% для порога 40% и 75% для порога 50%. При снижении интенсивности луча более чем на 98% (соответствует порогу 86%) — будет фиксироваться извещение «Неисправность-луч».

Дополнительное оборудование

(344221) - Тестер для ИПДЛ-52
(977125) - Защитный кожух для ИПДЛ-52/52М
(993327) - Кронштейн для балки (Г-обр.) универсальный для ИПДЛ-52/252
(979526) - Кронштейн потолочный для ИПДЛ-52/52М
(215427) - Кронштейн универсальный для линейного извещателя ИПДЛ-52/252
(044327) - Кронштейн универсальный для отражателя ИПДЛ-52/252

• Тип извещателякомбинированный
• - в дежурном режиме, мА1.5
• Дальность действия, м8…80
• - в режиме «ПОЖАР»40
• Степень защитыIP40
• - постоянного тока10…30
• Диапазон рабочих температур, °С-30…+50
• - по шлейфу сигнализации10…30
• Габаритные размеры. мм140х135х70
• Масса, не более, кг0.4
• - при напряжении питания 12 В1.5

• Руководство по эксплуатации

  Скачать 1.7 МБ
