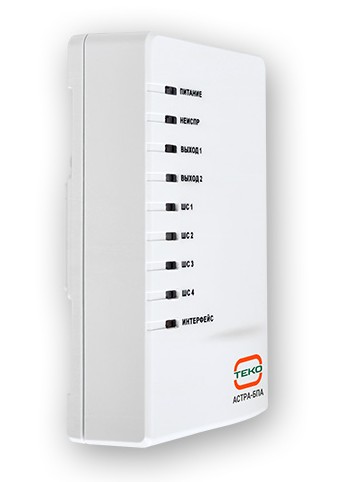

Астра-БПА

Назначение изделия

Блок сигнально-пусковой адресный предназначен для:
- контроля линии связи и управления устройствами системы оповещения и управления эвакуацией людей при пожаре (клапанами противодымной вентиляции, огнезадерживающими клапанами общеобменной вентиляции, дренчерными клапанами);
- контроля и запуска шкафов управления автоматикой (сигналы «Неисправность», «Авария», «Автоматика отключена» и «Вентилятор (насос, задвижка) включен»);
- контроля и управления лифтами и иными исполнительными устройствами, питающимися от напряжения 12 В или 24 В, по командам ППКОП, полученным по АЛС;
- контроля через встроенные двухпроводные ШС безадресных извещателей (устройств) пожарных, охранных, технологических (в том числе питающихся по ШС) и передачи извещений по АЛС через РПА в ППКОП.

• - I-комм. (max), A1.25
• - количество шлейфов4
• - напряжение в дежурном режиме, В8.5…27.6
• - от внешнего источника питания10.5…28.7
• - ток короткого замыкания ШС, не более, мА30
• Степень защитыIP30
• Диапазон рабочих температур, °С-30…+55
• - кол-во выходов2
• Габаритные размеры, мм135х85х39
• - U-комм. (max), В28.4

• Руководство по эксплуатации

  Скачать 1.11 МБ
