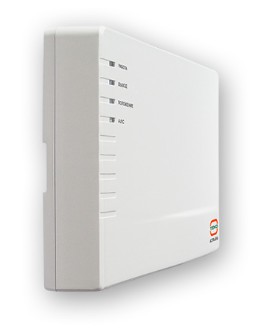

Астра-БРА

Назначение изделия

Блок реле адресный предназначен для управления и контроля клапанов противодымной вентиляции, огнезадерживающих клапанов общеобменной вентиляции, дренчерных клапанов и иных исполнительных устройств, питающихся от напряжения 220 В.

Особенности

- работа в адресной линии связи, формируемой расширителем проводным адресным;
- возможность управления заслонкой противопожарных клапанов типов: электро-механический с возвратной пружиной, реверсивный, электромагнитный по команде ППКОП, полученной по адресной линии связи;
- контроль нагрузки реле на обрыв и на КЗ и передача в ППКОП информации о целостности линии нагрузки;
- контроль положения клапана по концевикам;
- световая индикация;
- тест клапана;
- работа в двух режимах- режим «Клапан» и режим «Блок реле».

• - кол-во релейных выходов1
• - по двухпроводной линии связи6…27.6
• - тип релейных выходов2 силовых выхода
• - от сети переменного тока187…242
• - коммутируемое напряжение, В250
• - коммутируемый ток, А1
• - по соединительной линии0.5
• - ток контроля исправности цепей, мА0.6
• Степень защитыIP30
• Диапазон рабочих температур, °С-30…+55
• - адресная линия связи1
• Габаритные размеры. мм216х135х39
