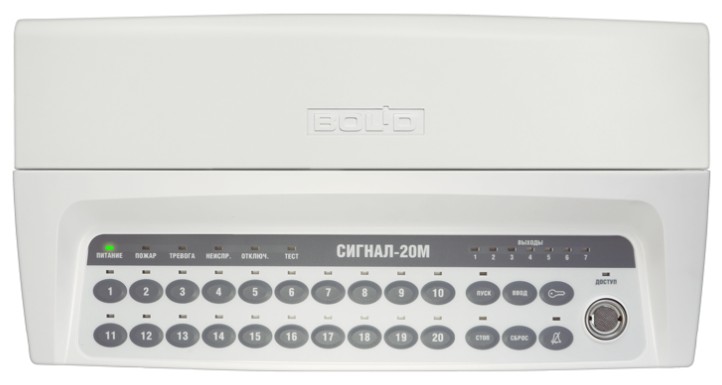

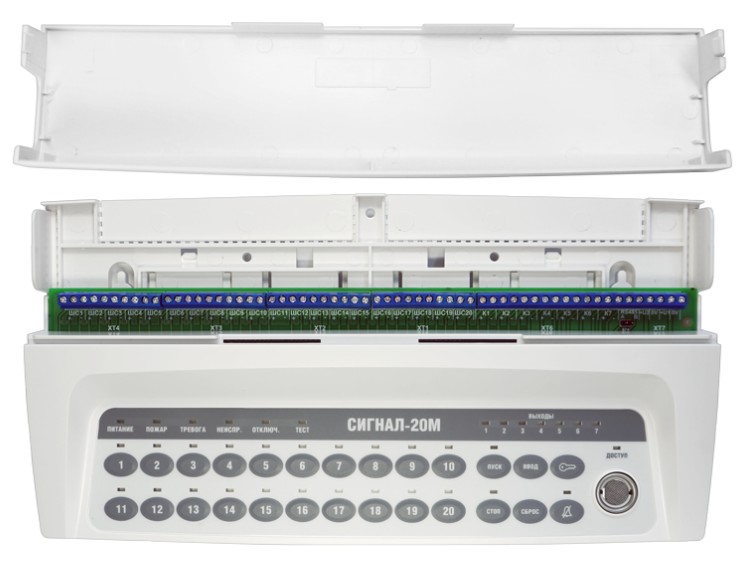

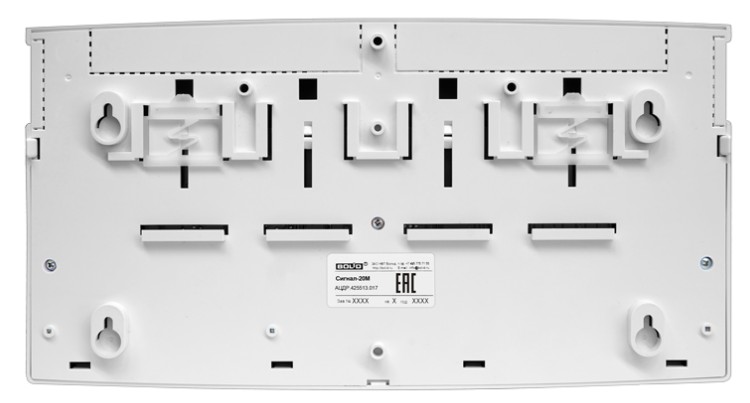

Сигнал-20М

Код товара: (455120)

Производитель: Болид

6 840 р.

Опт и мелкий опт (уточняйте у менеджера)

Количество:  - +
Количество:
- +
Монтажные и пусконаладочные работы

Описание товара

ППКОП 20ШС, Uшс.26.5...27.5В, Iшс.1.2мА(3мА для типа ШС "пожарный дымовой"), Uпит.10.2...28В, Iпотр. до 650мА, 3 выхода "СК" (130 В/0.1 А), 4 контрол.вых."ОК" (10,2...28,0 В/2,5А; суммарный ток выходов К4...К7 не более 3А), RS-485, IP40, tраб.-30...+55°С, 332х177х42, автономный режим работы или в составе ИСО "Орион".

Назначение изделия

Прибор приемно-контрольный охранно-пожарный "Сигнал-20М" предназначен для:
- контроля 20-ти шлейфов сигнализации;
- управления звуковыми и световыми оповещателями;
- приема команд и выдачи извещений по интерфейсу RS-485;
- выдачи тревожных извещений на пульт централизованного наблюдения.

Особенности

- до 20 радиальных шлейфов сигнализации
- программируемый выбор типа шлейфов сигнализации:
тип 1: пожарный дымовой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС)
тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей)
тип 3: пожарный тепловой двухпороговый
тип 4: охранный
тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
тип 6: технологический
тип 7: охранный входной
тип 11: тревожный
тип 12: программируемый технологический
- доступ к управлению по PIN –коду
- программирование PIN кода пользователей: длина пароля (от 2 до 6 цифр), создание группы ШС, назначение прав на управление
- управление группой шлейфов (в группе от 1 до 20 шлейфов)
- возможность сброса конфигурации прибора на заводские установки
- управление взятием/снятием ШС под охрану, выходными реле прибора по интерфейсу RS-485
- программируемые выходы (37 локальных тактик управления)
- два ввода питания: для подключения основного и резервного источников питания
- две встроенные выдвижные панели для пользовательских надписей

Видеоматериалы

Технические характеристики

  • - кол-во выходов типа "ОК"4
  • - количество шлейфов20
  • - электрические параметры выходов "ОК"10.2…28.0 В/2.5 А; с контролем линии
  • - величина оконечного резистора, кОм4.7
  • - напряжение на ненагруженных входах, В26.5…27.5
  • - от внешнего источника питания10.2…28
  • - максимальный ток потребления всех извещателей в дежурном режиме, мА3
  • - суммарное сопротивление двух проводов каждого шлейфа, Ом100
  • - максимальный650
  • - ток короткого замыкания ШС, не более, мА26.5
  • Степень защитыIP40
  • Диапазон рабочих температур, °С-30…+50
  • - кол-во выходов типа "СК"3
  • Габаритные размеры. мм332х177х42
  • - электрические параметры выходов "СК"170 В/0.1 А
