С2000-ПИ

Назначение изделия

Преобразователь интерфейсов RS-485/RS-232, повторитель интерфейса RS-485 с гальванической развязкой «С2000-ПИ» предназначен для преобразования сигналов интерфейса RS-232 в сигналы двухпроводного магистрального интерфейса RS-485, для удлинения и гальванической развязки линии интерфейса RS-485 с защитой от короткого замыкания. Электропитание ПИ осуществляется от USB-порта компьютера или от внешнего источника питания.

Особенности

- два выхода RS-485 – с гальванической развязкой и без нее;
- удлинение интерфейса RS-485 c гальванической развязкой и защитой от короткого замыкания;

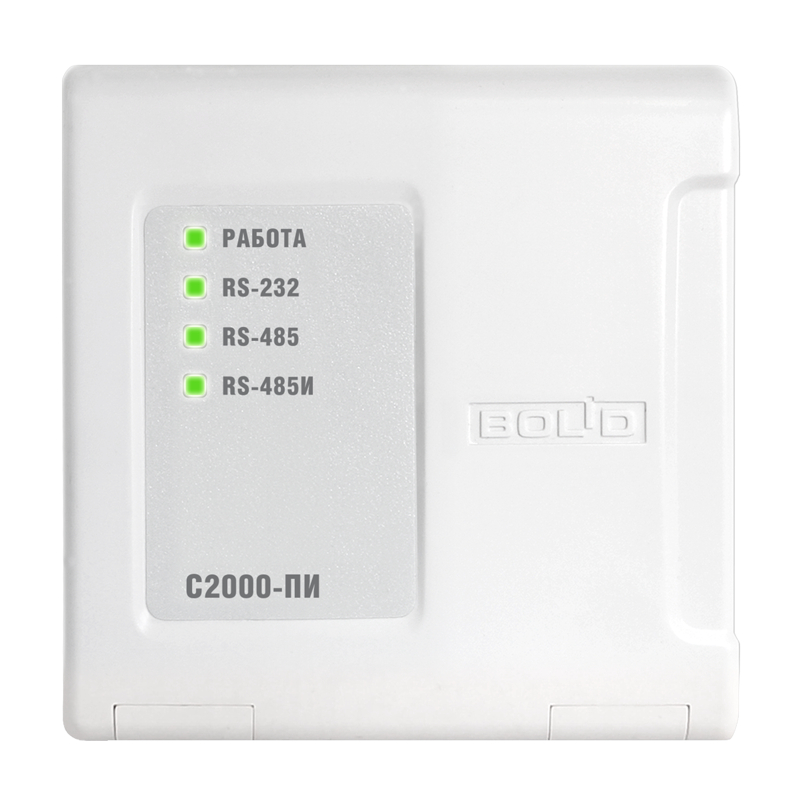

- индикация приема/передачи данных и короткого замыкания линии интерфейса;
- питание "С2000-ПИ" от USB-порта компьютера или от любого внешнего источника постоянного тока напряжением от 10 до 28 В.

• - от источника 24 В, не более60
• - от компьютера5
• Скорость передачи данных, Бод300; 600; 1200; 2400; 4800; 9600; 19200; 38400; 57600; 115200
• - от внешнего источника питания10…28
• Степень защитыIP40
• Диапазон рабочих температур, °С-40…+50
• - от компьютера, не более160
• Габаритные размеры. мм102х107х39
• - от источника 12 В, не более120
• Масса, не более, кг0.2
