Описание товара

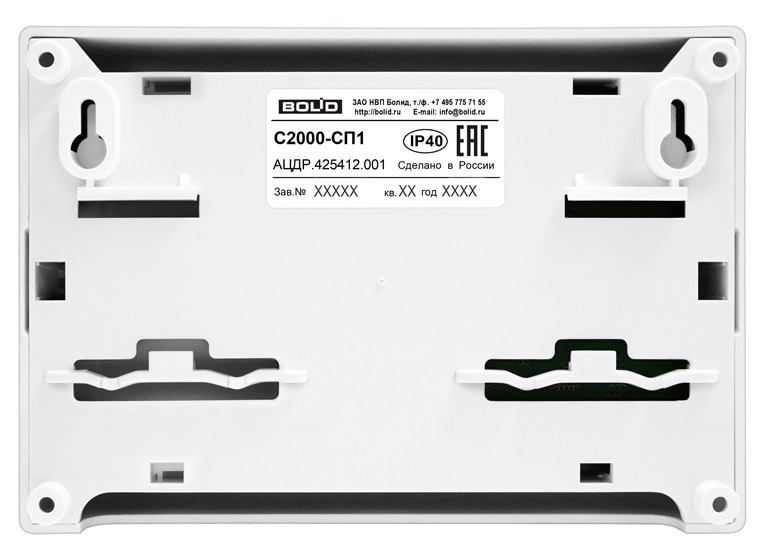

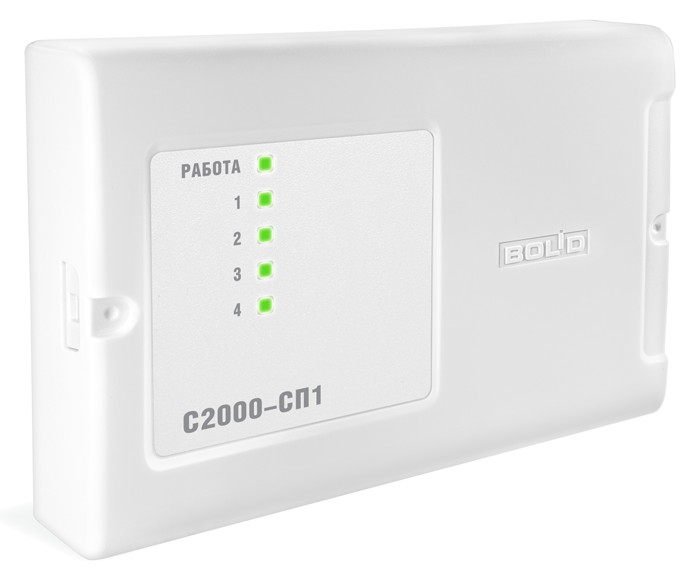

Блок сигнально-пусковой адресный для работы в составе ИСО "Орион Про"; 4 релейных выхода "СК", U-коммут.60 В, I-коммут.2 А, P-коммут.30 ВА; два входа питания, U-пит.10.2…28.4 В, I-потр.140 мА(max); RS-485; IP40, t-раб.-30…+55°С, 156x107x39 мм. Пластиковый корпус с возможностью крепления на DIN-рейку. 0.3 кг.
Назначение изделия
Блок предназначен для управления исполнительными устройствами (лампами, сиренами, электромагнитными замками и т.д.), выдачи тревожных извещений на пульт централизованного наблюдения (ПЦН) путем размыкания контактов реле, а также для осуществления взаимодействия с другими приборами и системами на релейном уровне.
Технические характеристики
- - от внешнего источника питания10.2…28.4
- - кол-во релейных выходов4
- Потребляемая мощность блока, Вт, не более4
- - тип релейных выходовНО/НЗ
- - коммутируемое напряжение, В60
- - при напряжении питания 12 В (все реле включены), не более140
- - коммутируемый ток, А2
- - при напряжении питания 12 В (все реле выключены), не более20
- - коммутируемая мощность каждого реле, ВА30
- - при напряжении питания 24 В (все реле включены), не более70
- Габаритные размеры. мм156х107х39
- - при напряжении питания 24 В (все реле выключены), не более15
- Масса блока, кг0.3
Документация
Руководство по эксплуатации
Скачать 709.39 КБ
