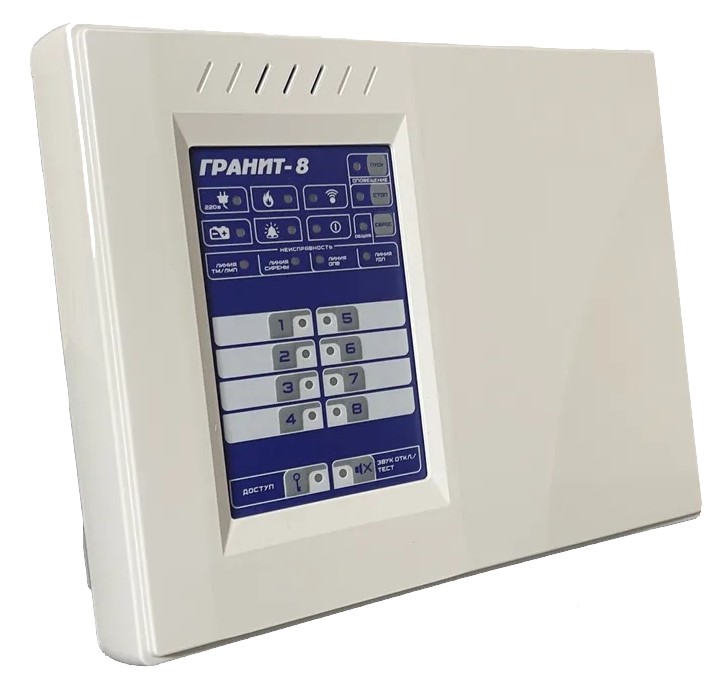

Гранит-8 (новый)

Назначение изделия

Приборы приемно-контрольные и управления охранно-пожарные Гранит предназначены для охраны различных объектов, оборудованных электроконтактными и токопотребляющими охранными и пожарными извещателями.

Особенности

- 7 встроенных тактик применения (задаются перемычками на плате). Гибкая настройка через программное обеспечение — конфигуратор ARS-prog. Подключение к компьютеру через разъем microUSB;
- прибор работает автономно (без подключения к пульту централизованного наблюдения) либо передает на пульт извещения размыканием «сухих» контактов реле ПЦН;
- способы постановки на охрану и снятия с охраны: электронными ключами Touch Memory, кнопками на панели индикации и управления прибора;
- два входа для подключения считывателей ТМ;
- способы управления оповещением при пожаре: вручную с панели индикации и управления прибора, дистанционно с помощью устройства дистанционного пуска, автоматически;
- три выхода оповещения «открытый коллектор»;
- автоматический контроль линий оповещения и управления на обрыв или короткое замыкание;
- дополнительный неотключаемый выход для питания извещателей;
- для охранных шлейфов предусмотрены функции «Тихая тревога» и «Автовозврат»;
- функция «Автовозврат»: если через 3 минуты после нарушения шлейфа признаки проникновения отсутствуют, шлейф возвращается в режим охраны. При этом линия ПЦН восстанавливается, встроенные и внешние оповещатели остаются в режиме тревоги. При повторных нарушениях ШС формируется укороченный (10 с) звуковой сигнал и линия ПЦН размыкается;
- парольная защита органов управления прибора от несанкционированного доступа;
- возможность обновления прошивки прибора;
- возможность подключить внешний резервированный источник питания;
- при полном отключении электропитания (220 В, аккумулятор) прибор запоминает своё состояние;
- заземление корпуса не требуется.

• Количество ШС8
• - релейного выхода100В/150мА (ПЦН1.2.4); 250В/3А (ПЦН4)
• Количество разделов8
• Способ управления режимами работыкнопки на выносной панели; ключ ТМ
• - от сети переменного тока15ВА
• Внешние интерфейсы для обмена, программирования и управленияmicroUSB
• - от внешнего источника питания12
• Длительность звучания выносного звукового оповещателя, мин3
• - от дополнительного источника12
• - в дежурном режиме19…20
• - при питании от внешнего источника питания-
• - при разомкнутом состоянии ШС-
• - при питании от дополнительного источника питания-
• Ток ШС в дежурном режиме, мА1.5
• - при питании от встроенного аккумулятора, мА75
• Номинальное сопротивление выносного резистора, кОм7.5
• Максимальное суммарное сопротивление проводов линии ШС, Ом, не более470 (ШСО)/220 (ШСП)
• Кол-во устанавливаемых аккумуляторов1
• - кол-во выходов типа "Открытый коллектор"3
• Емкость аккумулятора, А·ч4.5/7
• - кол-во выходов типа "Сухой контакт"4
• Материал корпусаПластик
• Степень защитыIP20
• - на выходе "звуковой оповещатель"12В/1А
• Диапазон рабочих температур, °С-30…+50
• - на выходе "световой оповещатель"12В/200мА
• Габаритные размеры. мм250х210х80
• - выход для питания извещателей12В/400мА
