Астра-7 исп.А (ИО 409-15А)

Назначение изделия

Предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения и формирования извещения о тревоге путем размыкания выходных контактов сигнального реле.

• Чувствительный элемент2-х площадной PIR элемент
• - коммутируемый ток, А0.08
• Регулировка чувствительностиесть
• - тампересть
• Время разогрева, сек10
• - постоянного тока8…15

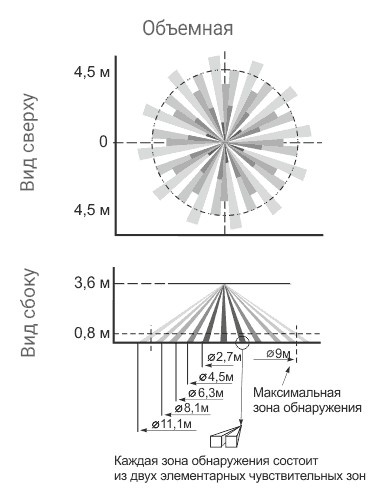

• - диаметр зоны обнаружения, м9
• - рекомендуемая высота установки, м3.6
• - в дежурном режиме12
• - диапазон обнаруживаемых скоростей перемещения, м/с0.3…3
• - в режиме "ТРЕВОГА"12
• Диапазон рабочих температур, °С-30…+50
• - тип контактовнормально-замкнутые
• Габаритные размеры. мм90х31.15
• - длительность тревожного извещения, сек4
• Масса, не более, кг0.07
• - коммутируемое напряжение, В100

• Руководство по эксплуатации

  Скачать 993.24 КБ

• Схема подключения

  Скачать 17.78 КБ
