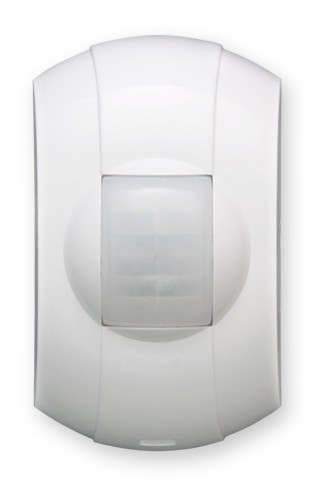

Астра-531 ИК

Назначение изделия

Предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения и формирования извещения о тревоге; для работы в системе охранной сигнализации.

Дополнительная информация

Принцип действия извещателя основан на регистрации изменений теплового фона помещения, возникающих при пересечении человеком чувствительных зон. Чувствительные зоны извещателя формируются линзой Френеля и двухплощадочным пироэлектрическим приемником излучения. Электрический сигнал с пироэлектрического приемника поступает на электронную схему извещателя, которая в соответствии с алгоритмом работы извещателя производит формирование извещения «Тревога» размыканием выходной цепи оптоэлектронного реле.

• Чувствительный элемент2-х площадной PIR элемент
• - длительность тревожного извещения, сек4
• Регулировка чувствительностиесть
• - коммутируемое напряжение, В100
• Время разогрева, сек60
• - коммутируемый ток, А0.08
• - тампересть

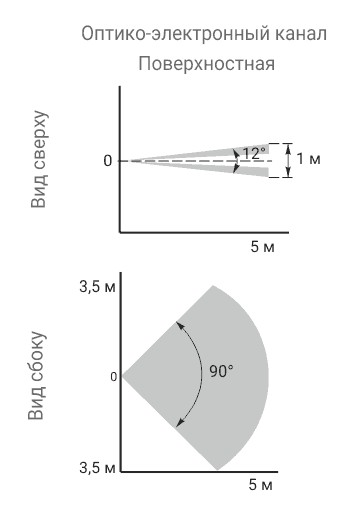

• - тип зоны обнаруженияштора
• - дальность, м5
• - постоянного тока9…15
• - ширина, м1
• - угол обзора, град12
• - при напряжении питания 12 В18
• - рекомендуемая высота установки, м5
• Степень защитыIP30
• - диапазон обнаруживаемых скоростей перемещения, м/с0.3…3
• Диапазон рабочих температур, °С-20…+50
• Габаритные размеры, мм62х37х29
• - тип контактовнормально-замкнутые
• Масса, не более, кг0.03

• Руководство по эксплуатации

  Скачать 1.18 МБ
