ВА47-29 2P 6А (MVA20-2-006-C)

Назначение изделия

Выключатели автоматические предназначены для защиты от перегрузки и токов короткого замыкания электрических цепей с единичными и групповыми потребителями электрической энергии.

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

Особенности

- два типа защиты от перегрузки и короткого замыкания;
- усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания;
- возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN;
- наличие индикатора положения контактов;
- широкий диапазон рабочих температур;
- насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Дополнительное оборудование

(755927) - Контакт состояния КС47 на DIN-рейку (MVA01D-KS-1)
(087525) - Расцепитель независимый РН47 на DIN-рейку (MVA01D-RN)
(164327) - Расцепитель мин.макс.напряж. РММ47 на DIN-рейку (MVA01D-RMM)

• Соответствие стандартамГОСТ Р 50345-99; ТУ 2000 АГИЕ.641.235.003
• Условия эксплуатацииУХЛ4
• Номинальное напряжение, В230/400
• Степень защитыIP20
• Номинальный ток, А6
• Электрическая износостойкость, циклов В-О, не менее6 000
• Номинальная отключающая способность, А4 500
• Механическая износостойкость, циклов В-О, не менее20 000
• Напряжение постоянного тока, В/полюс48
• Диапазон рабочих температур, °С-40…+50
• Характеристики срабатывания электромагнитного расцепителяC
• Индикатор положения контактов (на лицевой панели)Есть
• Число полюсов2
• Возможность присоединения к контактным зажимам соединительных шинPIN (штырь); FORK (вилка)

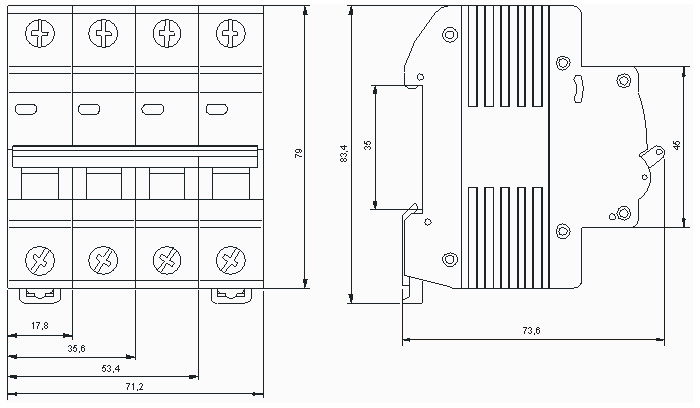

• Габаритные размеры
