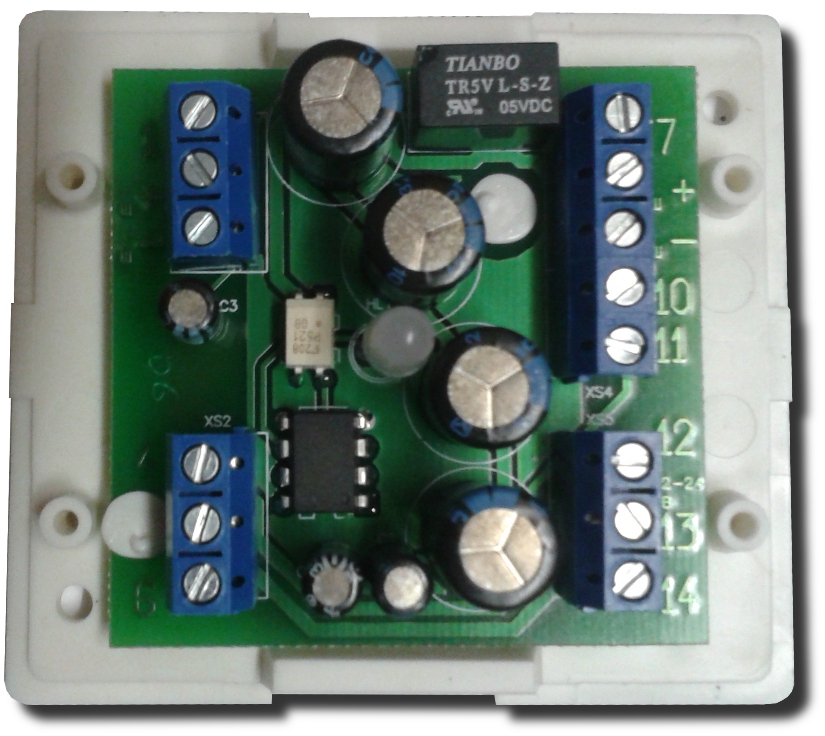

УКЦиП

Назначение изделия

Предназначено для контроля цепи пуска исполнительных устройств (модулей пожаротушения) на "ОБРЫВ", световой индикации состояния цепи, передачи сигнала на ППУ и запуск исполнительных устройств по сигналу от ППУ.

• Напряжение питания, В12…24
• - при напряжении питания 24В20
• Сигнал на "ЗАПУСК" исполнительных устройств от ППУ, длительностью не менее 0, 1 сек. и током от 0, 2А8…26В
• Ток пуска длительностью от 5, 0 мсек., А, не менее1.0
• Количество подключаемых исполнительных устройств к УКЦПиТ, шт.1
• Сопротивление цепи пуска исполнительного устройства, Омот 0.5 до 50
• Длина провода от УКЦиП до исполнительного устройства, м, не более1.5
• - в дежурном режиме, мА, не более50
• Степень защитыIP20
• - в аварийном режиме, мА, не более20
• Габаритные размеры. мм75х67х27
• Диапазон рабочих температур, °С-40…+80
• - при напряжении питания 12В10
• Масса, не более, кг0.07

• Схема подключения

  Скачать 34.16 КБ

• Руководство по эксплуатации

  Скачать 147.46 КБ
