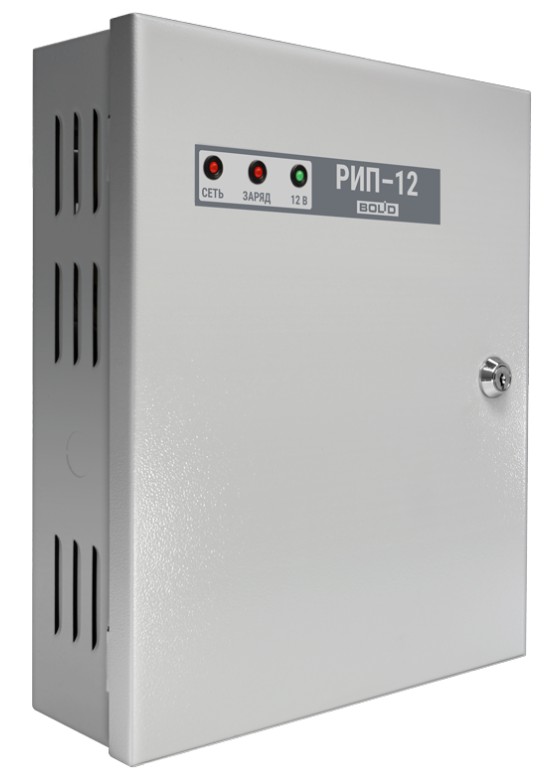

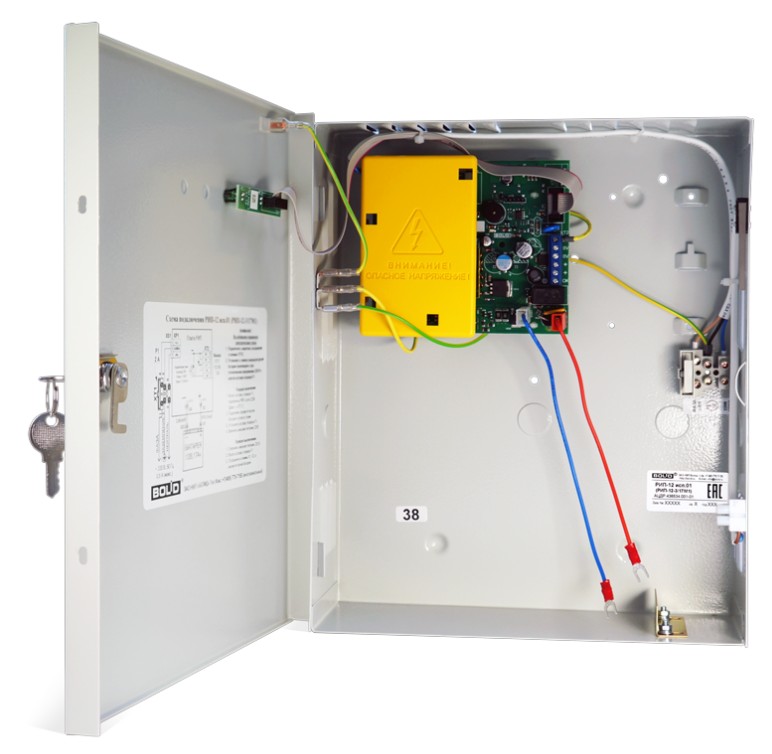

РИП-12 исп. 01 (РИП-12-3/17М1)

Назначение изделия

Блок бесперебойного питания предназначен для бесперебойного электропитания устройств и приборов охранно-пожарной сигнализации и активных датчиков напряжением 12В постоянного тока.

Особенности

- защита от переполюсовки аккумуляторной батареи (АБ) и замыкания клемм
- защита от короткого замыкания или перегрузки по току с полным восстановлением работоспособности после устранения неисправности
- контроль напряжения АБ и исправности цепей ее подключения
- автоматическое отключение АБ от нагрузки при ее глубоком разряде для сохранения работоспособности
- защита от превышения допустимого напряжения на АБ
- световая индикация и звуковая сигнализация аварийных состояний
- работа на нагрузку с большими пусковыми токами без разряда АБ: при включении исполнительных механизмов, АСПТ и т.п.
- выход «Авария сети» для дистанционной сигнализации
- тип монтажа – поверхностный, настенный

Дополнительное оборудование

(405800) Бокс для аккумуляторов
(673222) Аккумулятор герметичный Delta DT 1218 12В/18Ач.

• Тип устройстваИсточник вторичного электропитания резервированный
• Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более120
• Световая индикация"Наличие сети"; "Состояние АКБ. ЗАРЯД"; "Нагрузка"
• Диагностические выходытип "ОК": "Переход на резервное питание"
• - номинальный при наличии основного питания3
• - максимальный при наличии основного питания4
• - от сети переменного тока100 ВА
• Тип используемого аккумулятора12 В 17 А·ч
• Количество аккумуляторов, шт1
• Защита от короткого замыканияЕсть
• Защита аккумулятора от глубокого разрядаЕсть
• - при питании от сети переменного тока, А0.5
• Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В11
• - при питании от резервного источника питания, А0.04
• Диапазон рабочих температур, °С-10…+40
• Габаритные размеры. мм255х310х95
• - при питании от сети переменного тока13…14.2
