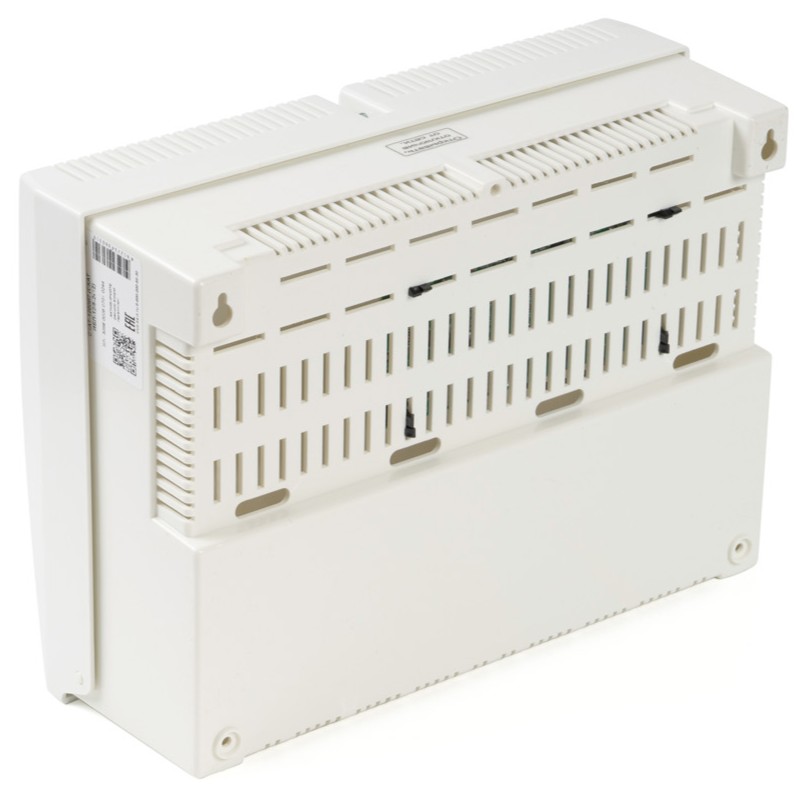

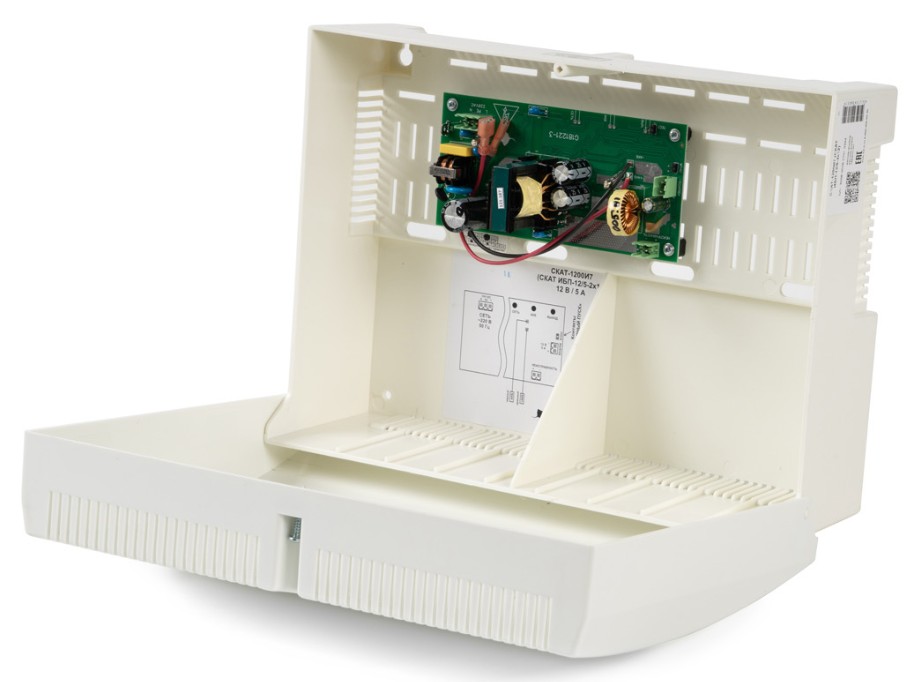

СКАТ 1200И7

Назначение изделия

Предназначен для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, систем видеонаблюдения и других потребителей с токами потребления до 4,0 А.

Особенности

- автоматический переход на резервное питание от АКБ при отключении электрической сети, режим «Резерв»;
- контроль наличия АКБ;
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной»;
- защиту АКБ от глубокого разряда
- защиту от переполюсовки клемм АКБ посредством предохранителя;
- электронную защиту от короткого замыкания клемм АКБ;
- защиту от короткого замыкания на выходе с отключением выходного напряжения;
- автоматическое восстановление выходного напряжения после устранения причины замыкания;
- защиту нагрузки от аварии источника;
- выдачу информационных диагностических сообщений с помощью световых индикаторов;
- выдачу информационных сообщений “Переход на резерв”, “Наличие АКБ”, “Наличие выходного напряжения” посредством выходов “открытый коллектор” и “Уровень напряжения АКБ” (аналоговый выход);
- автоматическое восстановление работоспособности источника при кратковременном замыкании контактов «холодный пуск» и подключении исправной и заряженной АКБ в режиме «Резерв»;
- повышенную надежность за счет использования двух независимых АКБ – основной (АКБ1) и дополнительной (АКБ2);
- световую индикацию наличия напряжения электрической сети;
- световую индикацию наличия выходного напряжения;
- световую индикацию наличия АКБ.

Комплектация

Вставка плавкая ВПБ6-10 2,0 А 250 В, вставка плавкая 6,3 А 250 В (3 шт.), пластмассовый дюбель с шурупом (3 шт.), втулка дистанционная (3 шт.)

• Тип устройстваИсточник вторичного электропитания резервированный
• Световая индикация"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"
• - номинальный при наличии основного питания4
• Диагностические выходытип "ОК": "Переход на резерв"; "Наличие АКБ"; "Наличие выходного напряжения"
• - максимальный при наличии основного питания5
• Тип используемого аккумулятора12 В 12 А·ч
• - от сети переменного тока120 ВА
• Количество аккумуляторов, шт2
• Защита от короткого замыканияЕсть
• Защита аккумулятора от глубокого разрядаЕсть
• Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В10.5…11
• - при питании от сети переменного тока12.9…14
• Ток заряда аккумуляторной батареи, А0.45…0.65
• - при питании от аккумуляторной батареи9.5…13.4
• Диапазон рабочих температур, °С-10…+40
• Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более30
• Габаритные размеры, мм315х218х122

• Руководство по эксплуатации

  Скачать 340.06 КБ
