ИД2-12Е исп.5

Назначение изделия

Извещатель охранный инфракрасный пассивный ИД-12Е предназначен для выдачи тревожного извещения при перемещении нарушителя в зоне обнаружения.
Применяется для построения рубежей охраны на открытых площадках и периметрах объектов.

Дополнительное оборудование

(535425) КВ-949, Выносной кронштейн для установки извещателей ИД, ИД2, ИКС-1. Величина выноса 360 мм
(821225) КТ-1, Кронштейн для извещателей ИД, ИД2, ИКС-1, крепление на круглую трубу 50...100 мм
(110925) КТ-2650, Кронштейн для извещателей ИД, ИД2, ИКС-1, крепление к трубе квадратного сечения 50х50 мм.
(120925) КТ-2747, Кронштейн для извещателей ИД, ИД2, ИКС-1, крепление к трубе квадратного сечения 60х60 мм.
(130925) КТ-2748, Кронштейн для извещателей ИД, ИД2, ИКС-1, крепления к трубе квадратного сечения 80х80 мм.

• Чувствительный элемент2-х площадной PIR элемент
• - коммутируемое напряжение, В100
• Регулировка чувствительностинет
• - коммутируемый ток, А0.1
• Время разогрева, сек60
• - тампернет
• - тип зоны обнаруженияобъемная
• - постоянного тока8…28
• - дальность, м12
• - угол обзора, град60
• - при напряжении питания 12 В15
• - рекомендуемая высота установки, м2.5…3
• Степень защитыIP65
• - наличие антисаботажной зонынет
• Диапазон рабочих температур, °С-50…+50
• - диапазон обнаруживаемых скоростей перемещения, м/с0.2…7
• Габаритные размеры, мм150х80х69
• Масса, не более, кг0.35
• - тип контактовнормально-замкнутые

• Паспорт

  Скачать 398.75 КБ

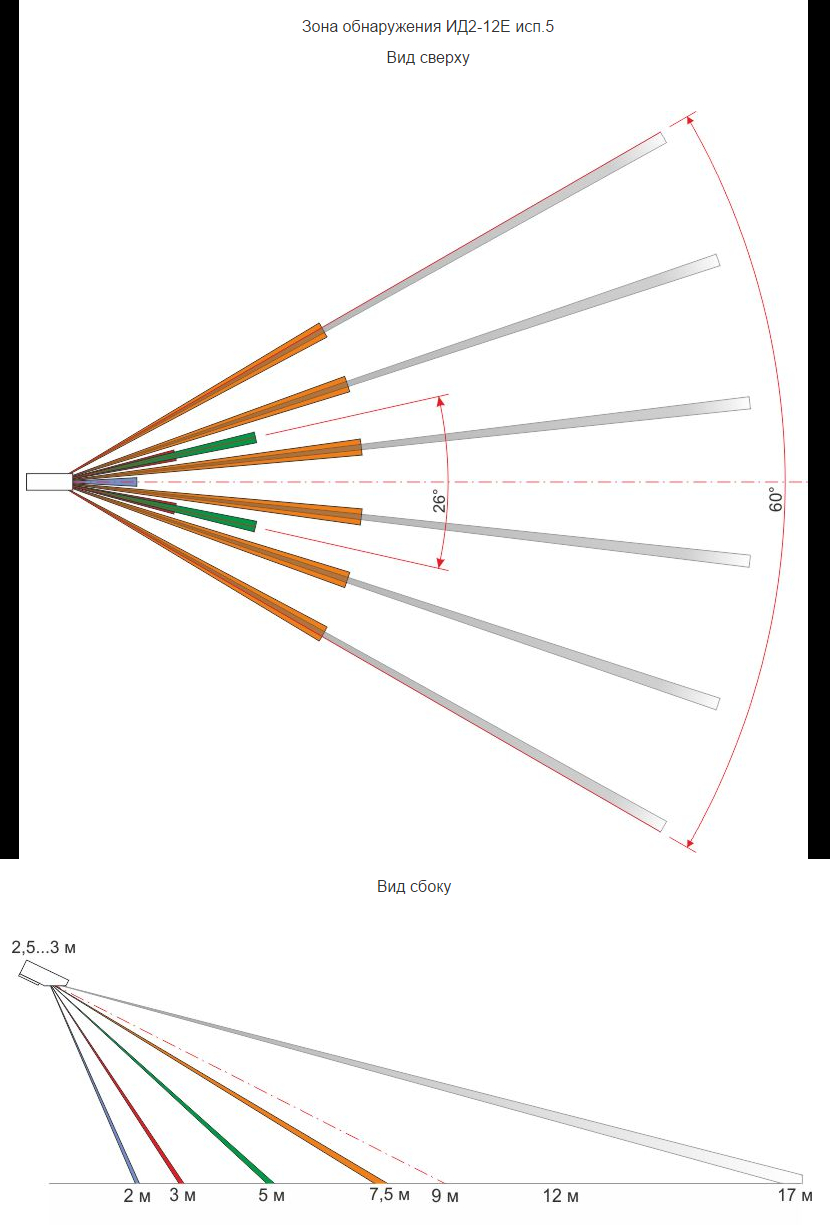

• Диаграмма зоны обнаружения

  Скачать 281.84 КБ
