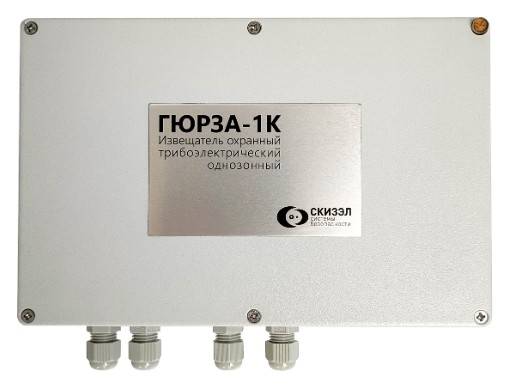

Гюрза-1К

Назначение изделия

Извещатели охранные периметровые трибоэлектрические серии «Гюрза-К» обеспечивают охрану периметров с заграждениями любых конструкций или их комбинаций. Обнаруживают как перелаз, так и разрушение полотна заграждения.

“Гюрза-К” относится к классу трибоэлектрических извещателей. В отличие от приборов других типов он обнаруживает не последствия действий нарушителя (вибрации, изменение емкости и т.п.), а сами его действия: давление на заграждение и разрушение его полотна.

Для этого чувствительный элемент (трибоэлектрический кабель) жестко крепится к охраняемой конструкции. Нарушитель при преодолении или при попытке разрушения заграждения его деформирует. В результате, внутри чувствительного элемента из-за трения жил об изоляцию возникает слабый электрический заряд, который “Гюрза” улавливает и формирует сигнал “Тревога”.

Особенности

● извещатели “Гюрза” серии “К” предназначены для защиты объектов, где угрозы со стороны нарушителей носят скорее экономический или административный характер и с низкой вероятностью приведут к аварии на производстве и т.п.;
● также могут быть рекомендованы для применения на отдельных категориях объектов государственных и корпоративных структур с высокоэффективными службами охраны и реагирования (ФСИН, Транснефть, Газпром и др.).
● отличительное преимущество извещателей “Гюрза” серии “К” - это возможность подключить на каждую зону охраны до 1000 метров чувствительного элемента;
● применяются на объектах с простой или умеренной помеховой обстановкой;
● устойчивы к изменениям погоды в зонах с умеренным климатом, к фоновым вибрациям, к движению автомобильного и железнодорожного транспорта, к низко летящим самолётам;
● не требуют сезонной подстройки;
● извещатели серии “К” не рекомендуется применять на объектах использования атомной энергии и в условиях сильных электромагнитных полей.

Дополнительное оборудование

(716221) - Муфта переходная для электрического соединения чувствительного элемента с линией подключения БОС
(291103) - Муфта для соединения двух отдельных отрезков ЧЭ
(871921) - УО-001 (SKICHEL), Устройство контроля целостности ЧЭ

Чувствительный элемент 5П на базе кабеля ТППэп 5х2х0,4 SKICHEL для применения только на гибких ограждениях.
(565530) - ТППэп-5П SKICHEL, 100 м, Кабель (ЧЭ)
(575530) - ТППэп-5П SKICHEL, 200 м, Кабель (ЧЭ)
(585530) - ТППэп-5П SKICHEL, 300 м, Кабель (ЧЭ)
(595530) - ТППэп-5П SKICHEL, 400 м, Кабель (ЧЭ)
(605530) - ТППэп-5П SKICHEL, 500 м, Кабель (ЧЭ)

Чувствительный элемент 10П на базе кабеля ТППэп 10х2х0,32 SKICHEL для применения на ограждениях любых типов.
(515530) - ТППэп-10П SKICHEL, 100 м, Кабель (ЧЭ)
(525530) - ТППэп-10П SKICHEL, 200 м, Кабель (ЧЭ)
(535530) - ТППэп-10П SKICHEL, 300 м, Кабель (ЧЭ)
(545530) - ТППэп-10П SKICHEL, 400 м, Кабель (ЧЭ)
(555530) - ТППэп-10П SKICHEL, 500 м, Кабель (ЧЭ)

Чувствительный элемент белого цвета. Для работы в составе извещателей "Гюрза" серии "К"
на участках с длиной ЧЭ от 500 до 1000 м. Для применения на ограждениях любых типов.
(644730) - ТППбэп-10П SKICHEL, 500м, Кабель (ЧЭ)
(654730) - ТППбэп -10П SKICHEL, Кабель (ЧЭ)

(209623) - Проволока вязальная оцинкованная (Ø1,6 мм.) для создания узлов напряжения
и крепления ЧЭ к сеткам, решёткам, АКЛ.
(615530) - КМЧ-КТ-100, Комплект монтажных частей для крепления трибокабеля к профлисту на 100 метров ЧЭ
(209604) - Амортизатор резиновый (SKICHEL), Для прокладки трибокабеля под нажимным козырьком. Форма - брусок 10х10х45 мм
(251737) - Амортизатор дюритовый (SKICHEL). Для прокладки трибокабеля под нажимным козырьком. Форма - трубка диаметром 25 мм, длиной 35 мм.

(520531) - КВ6-Л, Комплект для охраны лёгких распашных ворот шириной до 6 метров (из сетки рабица, 3D-решётки и т.п.).
(315054) - КВ6-О, Комплект для организации обхода ворот кабельными линиями под землёй.
(530531) - КВ6-Т, Комплект для охраны тяжёлых распашных ворот шириной до 6 метров (из листового металла, кованных и т.п.).
(550531) - Кронштейн-Б1, Кронштейн крепления БОС извещателей Гюрза серий ПЗ, ПЗВ, П, ПЗР и исполнения 1 к круглым столбам 40...108 мм или квадратным столбам 40х40...100х100 мм.

• Количество зон охраны1
• Длина зоны охраны, м500
• - в дежурном режиме9
• Диапазон рабочих температур, °С-55…+55
• - от внешнего источника питания8…28

• Руководство по эксплуатации

  Скачать 8.02 МБ
