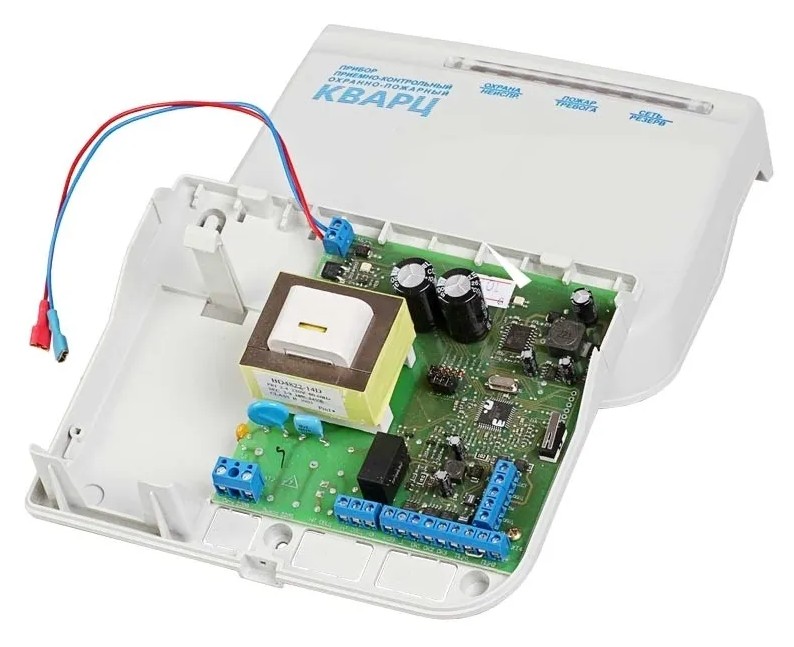

Кварц, вариант 1 (новый, с 2016 г.)

Назначение изделия

Прибор предназначен для контроля шлейфов сигнализации с включенными охранными, управления звуковым и световым оповещателем, выдачи извещений о нарушении ПЦН через релейный (е) выход (ы), обеспечения питающим напряжением активных извещателей и других устройств.

• Количество ШС1
• - выход для питания извещателей12В/100 (200) мА
• Количество разделов1
• - релейного выхода72В/50мА
• Способ управления режимами работыключ ТМ
• Длительность звучания выносного звукового оповещателя, мин3
• - от сети переменного тока8ВА
• - от дополнительного источника12
• - в дежурном режиме18
• Ток ШС в дежурном режиме, мА1.5
• - при питании от встроенного аккумулятора, мА65
• Номинальное сопротивление выносного резистора, кОм7.5
• Максимальное суммарное сопротивление проводов линии ШС, Ом, не более470
• Кол-во устанавливаемых аккумуляторов1
• - кол-во выходов типа "Открытый коллектор"2
• Емкость аккумулятора, А·ч1.2
• - кол-во выходов типа "Сухой контакт"2
• Материал корпусаПластик
• Степень защитыIP41
• - на выходе "звуковой оповещатель"12В/500мА
• Диапазон рабочих температур, °С-30…+55
• - на выходе "световой оповещатель"12В/150мА
• Габаритные размеры. мм185х150х55

• Руководство по эксплуатации

  Скачать 760.59 КБ
