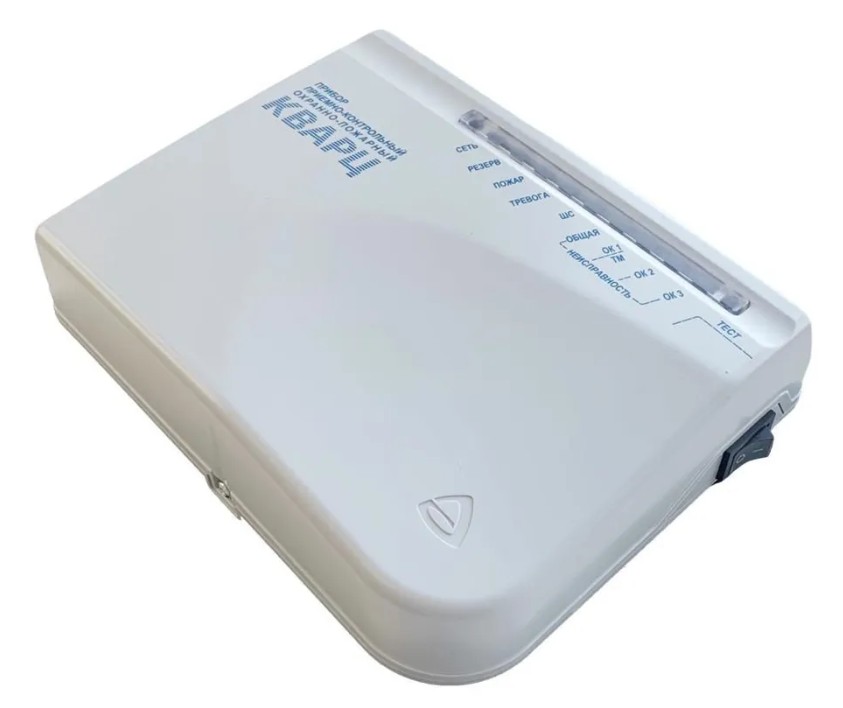

Кварц

Назначение изделия

Одношлейфный прибор Кварц используется для обеспечения на малых и средних объектах автономной и централизованной охранной или пожарной сигнализации.

Особенности

Прибор ставится на охрану и снимается с охраны с помощью электронных ключей Тouch Мemory или переключателя. Режим работы прибора выбирается установкой перемычек на плате. Для продления срока службы аккумулятора есть электронная защита от глубокого разряда аккумулятора.

• Количество ШС1
• - выход для питания извещателей12В/100 (200) мА
• Количество разделов1
• - релейного выхода72В/50мА; 30В/3А
• Способ управления режимами работыключ ТМ
• Длительность звучания выносного звукового оповещателя, мин3
• - от сети переменного тока8ВА
• - от дополнительного источника12
• - в дежурном режиме18
• Ток ШС в дежурном режиме, мА1.5
• - при питании от встроенного аккумулятора, мА70
• Номинальное сопротивление выносного резистора, кОм3.9
• Максимальное суммарное сопротивление проводов линии ШС, Ом, не более470 (ШСО)/220 (ШСП)
• Кол-во устанавливаемых аккумуляторов1
• - кол-во выходов типа "Открытый коллектор"3
• Емкость аккумулятора, А·ч1.2
• - кол-во выходов типа "Сухой контакт"3
• Материал корпусаПластик
• Диапазон рабочих температур, °С-30…+55
• - на выходе "звуковой оповещатель"12В/500мА
• Габаритные размеры, мм185х150х55
• - на выходе "световой оповещатель"12В/150мА
