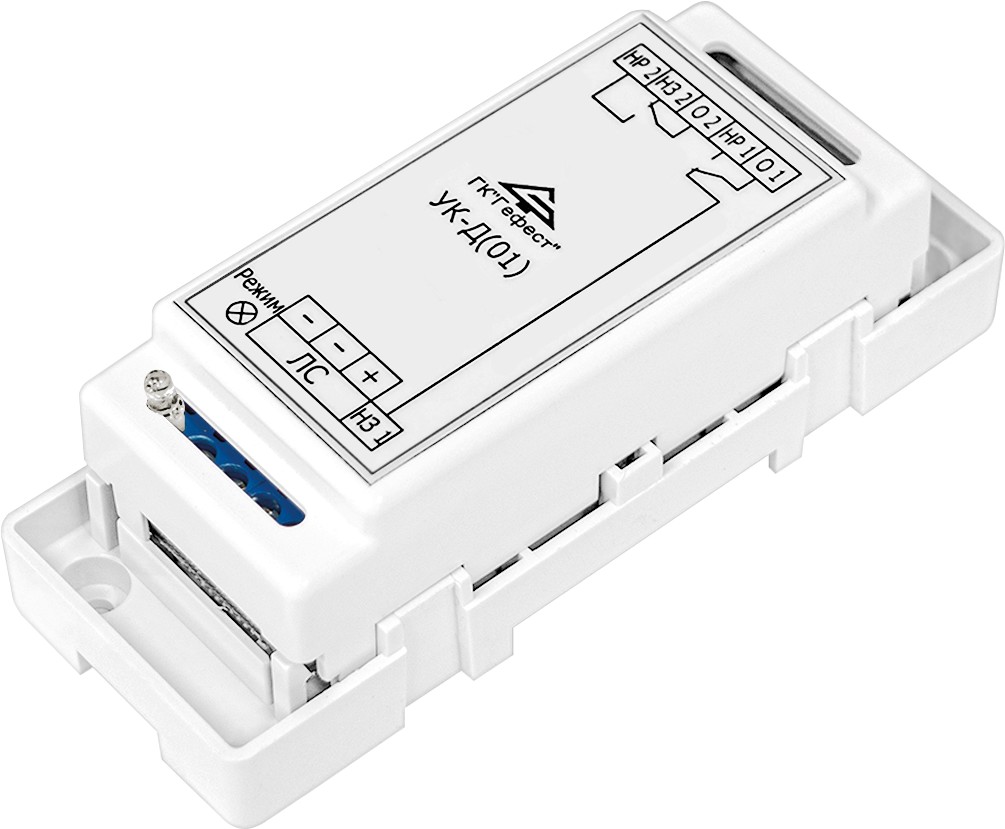

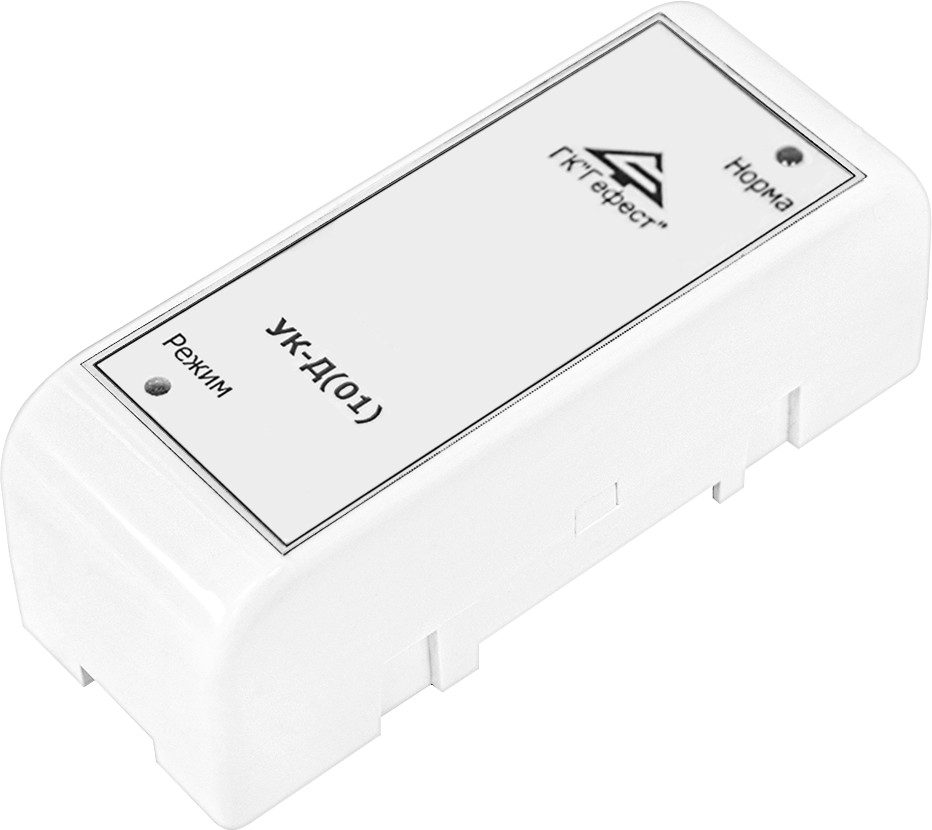

УК-Д (01) (24В)

Назначение изделия

УК-Д(01) входит в состав многокомпонентного прибора управления пожарного ППУ «Гефест» и является исполнительным устройством, которое включается в диагностируемую линию связи управляющего устройства: центральный блок, устройств контроля линий связи и пуска УКЛСиП(Б) или УКЛСиП(РП).
УК-Д(01) применяется для включения / отключения устройств промышленной и пожарной автоматики.

Особенности

Для коммутации нагрузки в УК-Д(01) имеются две группы переключающих контактов.

Число подключаемых в ЛС устройств коммутации и диагностики УК-Д(01) определяется при проектировании, исходя из суммарного тока потребления устройствами, подключенными к ЛС.

• - кол-во релейных выходов2
• - по соединительной линии20…28
• - коммутируемое напряжение, ВDC30/AC250
• - коммутируемый ток, А3
• - в дежурном режиме не более8
• Степень защитыIP20
• - в режиме «НЕИСПРАВНОСТЬ»8
• Диапазон рабочих температур, °С-30…+55
• - в режиме «ПУСК»30
• Габаритные размеры. мм106х42х37

• Руководство по эксплуатации

  Скачать 184.82 КБ

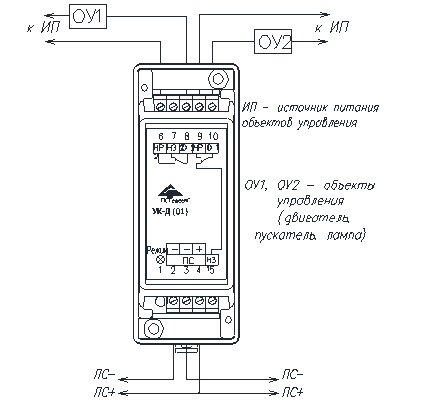

• Схема подключения

  Скачать 9.09 КБ
