Фотон-22Б (ИО 309-32)

Назначение изделия

Извещатель охранный объемный оптико-электронный ИО409-55 «Фотон-22» предназначен для обнаружения проникновения в охраняемое пространство закрытого неотапливаемого помещения и формирования извещения о тревоге

Особенности

- чувствительные элементы – три двухплощадных пироприемника в трех независимых каналах обнаружения формируют объемную зону обнаружения с высокой вероятностью обнаружения нарушителя;
- высокая степень защиты оболочки (IP54), позволяет устанавливать в пожароопасных помещениях;
- расширенный температурный диапазон;
- микропроцессорная обработка сигнала;
- регулировка дальности;
- режим самотестирования, с проверкой работоспособности пироприемников в каждом канале обнаружения;
- температурная компенсация обнаруживающей способности при изменении температуры окружающей среды;
- датчик положения и датчик вскрытия для обнаружения несанкционированного изменения положения и вскрытия корпуса;
- извещатель выдает тревожное извещение размыканием шлейфа сигнализации контактами исполнительного реле.

Комплектация

Кронштейн

• Чувствительный элемент2-х площадной PIR элемент
• - коммутируемое напряжение, В72
• Регулировка чувствительностиесть
• - коммутируемый ток, А0.03
• - тампересть

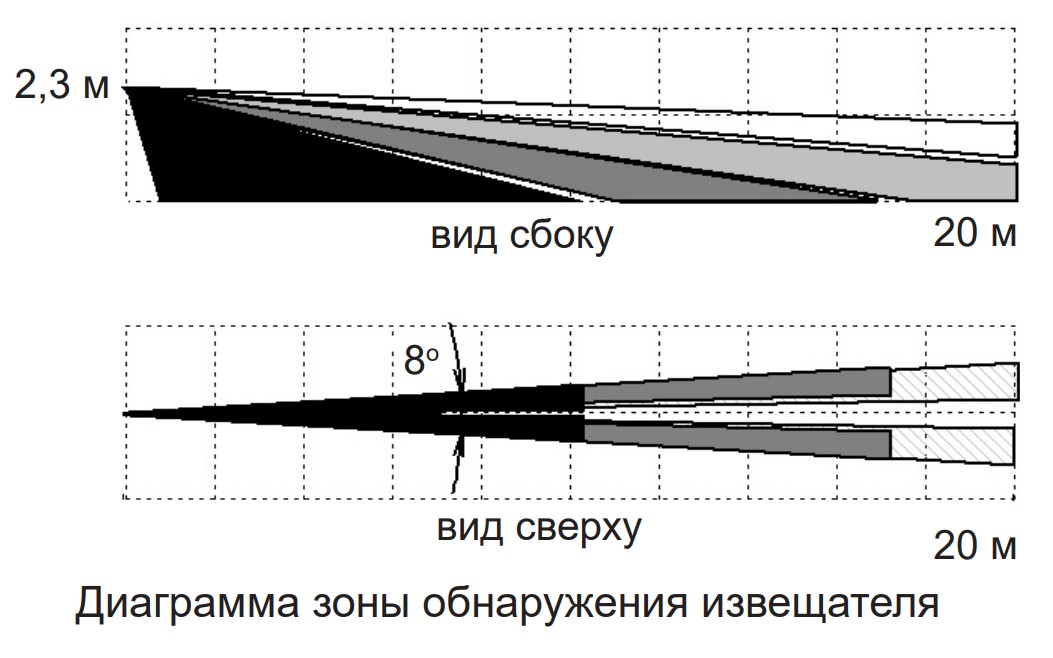

• - тип зоны обнаружениялинейная
• - дальность, м20
• - постоянного тока8…28
• - угол обзора, град8
• - рекомендуемая высота установки, м2…5
• - при напряжении питания 12 В30
• - наличие антисаботажной зоныесть
• Степень защитыIP54
• - диапазон обнаруживаемых скоростей перемещения, м/с0.3…3
• Диапазон рабочих температур, °С-50…+50
• Габаритные размеры. мм180х70х60
• - тип контактовнормально-замкнутые
• Масса, не более, кг0.15
• - длительность тревожного извещения, сек2

• Этикетка
